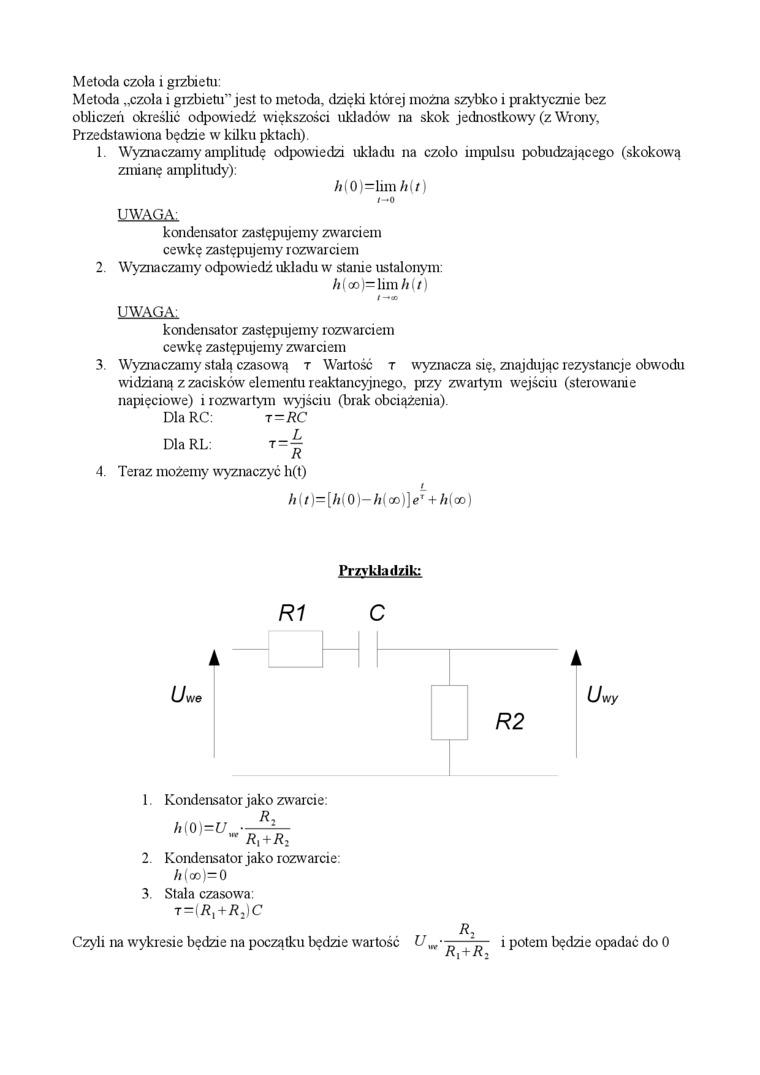

Metoda czoła i grzbietu:

Metoda „czoła i grzbietu” jest to metoda, dzięki której można szybko i praktycznie bez obliczeń określić odpowiedź większości układów na skok jednostkowy (z Wrony, Przedstawiona będzie w kilku pktach).

1.    Wyznaczamy amplitudę odpowiedzi układu na czoło impulsu pobudzającego (skokową zmianę amplitudy):

/i(0)=lim hit)

UWAGA,

kondensator zastępujemy zwarciem cewkę zastępujemy rozwarciem

2.    Wyznaczamy odpowiedź układu w stanie ustalonym:

// (oo )= lim /i (/)

UWAGA;

kondensator zastępujemy rozwarciem cewkę zastępujemy zwarciem

3.    Wyznaczamy stalą czasową t Wartość t wyznacza się, znajdując rezystancje obw^rodu widzianą z zacisków elementu reaktancyjnego, przy zwartym wejściu (sterowanie napięciowa) i rozwartym wyjściu (brak obciążenia).

Dla RC:    t=RC

Dla RL:    t-^

R

4.    Teraz możemy wyznaczyć h(t)

/i(f)=[/i(0)-/i(oo)]e^T + /i(oo)

Prz>klad/.ik:

R1 C

Ł

U

wy

1.

2.

3.

Kondensator jako zwarcie:

Kondensator jako rozwar cie: /i(oo)=0 Stała czasowa: t=(/?,+/*₂)C

i potem będzie opadać do 0

Czyli na wykresie będzie na początku będzie wartość
