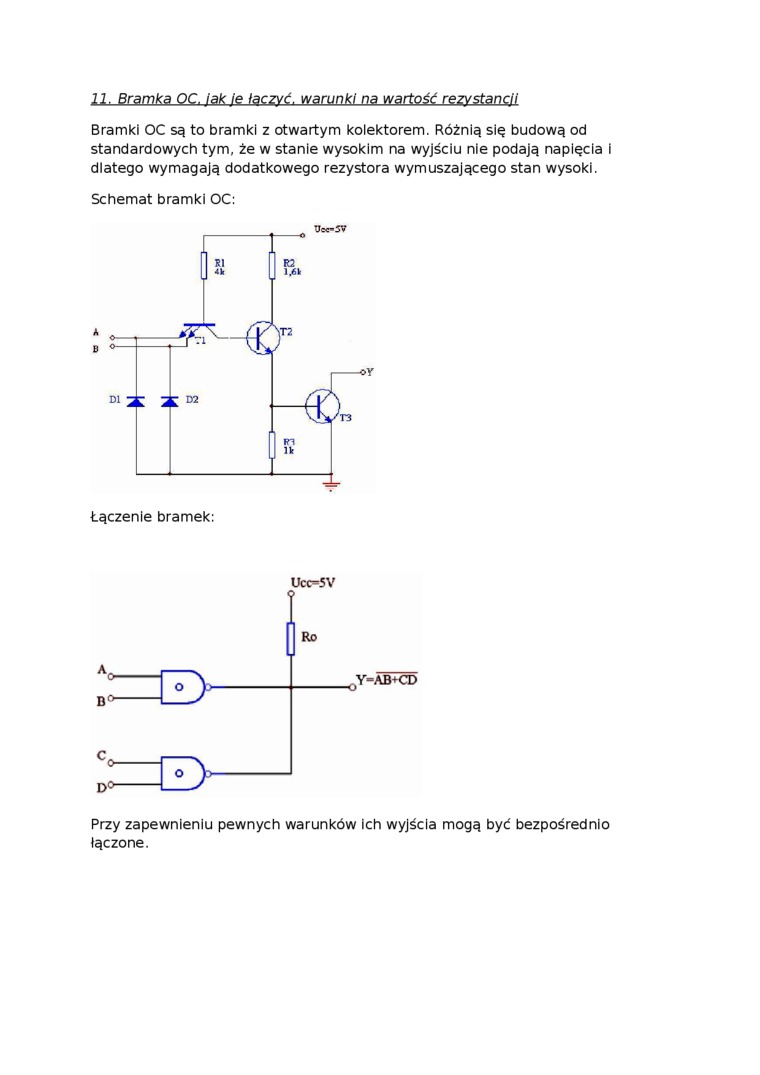

11. Bramka OC. iak ie łączyć, warunki na wartość rezystancji
Bramki OC są to bramki z otwartym kolektorem. Różnią się budową od standardowych tym, że w stanie wysokim na wyjściu nie podają napięcia i dlatego wymagają dodatkowego rezystora wymuszającego stan wysoki.
Schemat bramki OC:
Łączenie bramek:
Ucc=5V
Przy zapewnieniu pewnych warunków ich wyjścia mogą być bezpośrednio łączone.
