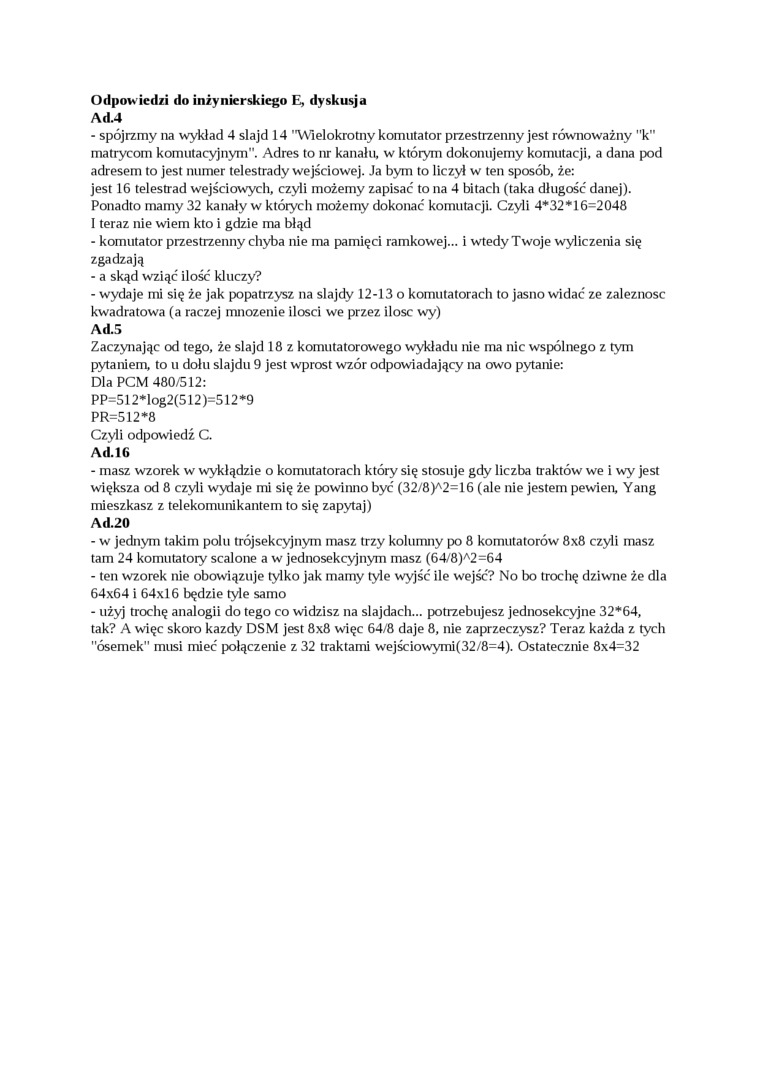

Odpowiedzi do inżynierskiego E, dyskusja Ad.4

-    spójrzmy na wykład 4 slajd 14 "Wielokrotny komutator przestrzenny jest równoważny "k" matrycom komutacyjnym". Adres to nr kanału, w którym dokonujemy komutacji, a dana pod adresem to jest numer telestrady wejściowej. Ja bym to liczył w ten sposób, że:

jest 16 telestrad wejściowych, czyli możemy zapisać to na 4 bitach (taka długość danej). Ponadto mamy 32 kanały w któiych możemy dokonać komutacji. Czyli 4*32*16=2048 I teraz nie wiem kto i gdzie ma błąd

-    komutator przestrzenny chyba nie ma pamięci ramkowej... i wtedy Twoje wyliczenia się zgadzają

-    a skąd wziąć ilość kluczy?

-    wydaje mi się że jak popatrzysz na slajdy 12-13 o komutatorach to jasno widać ze zaleznosc kwadratowa (a raczej mnożenie ilości we przez ilosc wy)

Ad.5

Zaczynając od tego, że slajd 18 z komutatorowego wykładu nie ma nic wspólnego z tym pytaniem, to u dołu slajdu 9 jest wprost wzór odpowiadający na owo pytanie:

Dla PCM 480/512:

PP=512*log2(512)=512*9

PR=512*8

Czyli odpowiedź C.

Ad. 16

-    masz wzorek w wykłądzie o komutatorach który się stosuje gdy liczba traktów we i wy jest większa od 8 czyli wydaje mi się że powinno być (32/8)^2=16 (ale nie jestem pewien, Yang mieszkasz z telekomunikantem to się zapytaj)

Ad.20

-    w jednym takim polu trójsekcyjnym masz trzy kolumny po 8 komutatorów 8x8 czyli masz tam 24 komutatory scalone a w jednosekcyjnym masz (64/8)^A2=64

-    ten wzorek nie obowiązuje tylko jak mamy tyle wyjść ile wejść? No bo trochę dziwne że dla 64x64 i 64x16 będzie tyle samo

-    użyj trochę analogii do tego co widzisz na slajdach... potrzebujesz jednosekcyjne 32*64, tak? A więc skoro każdy DSM jest 8x8 więc 64/8 daje 8, nie zaprzeczysz? Teraz każda z tych "ósemek" musi mieć połączenie z 32 traktami wejściowymi(32/8=4). Ostatecznie 8x4=32
