POMIARY

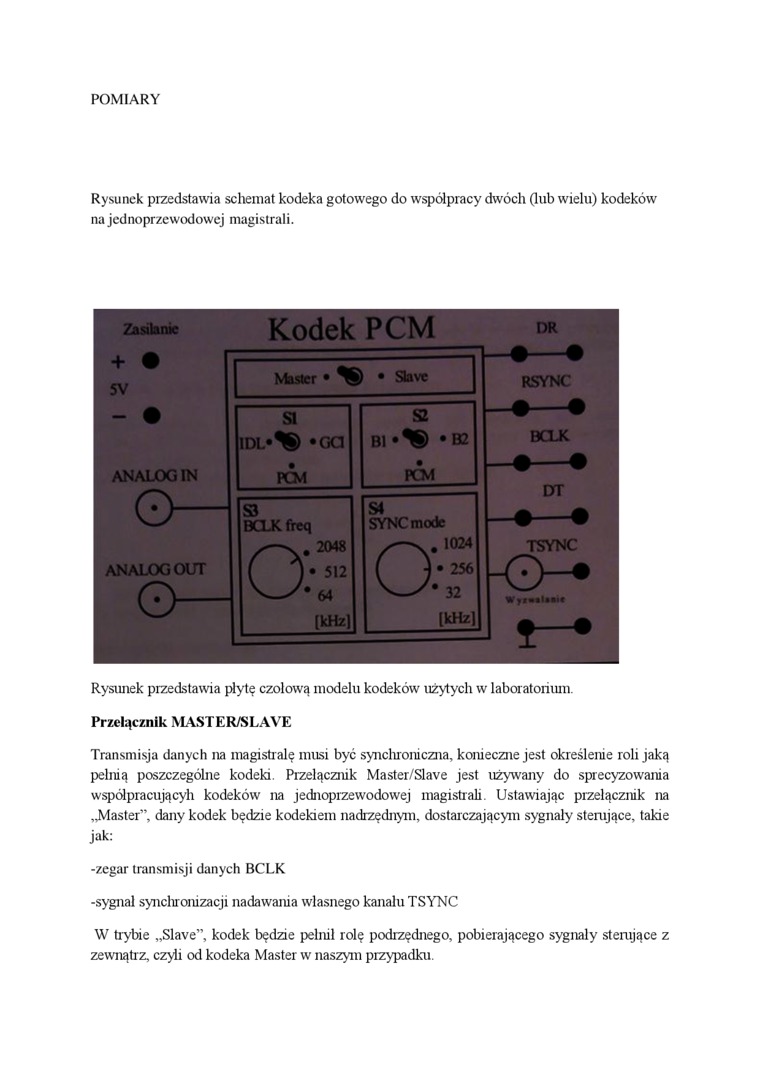

Rysunek przedstawia schemat kodeka gotowego do współpracy dwóch (lub wielu) kodeków na jednoprzewodowej magistrali.

Przelicznik MASTER/SLAVE

Transmisja danych na magistralę musi być synchroniczna, konieczne jest określenie roli jaką pełnią poszczególne kodeki. Przełącznik Master/Slave jest używany do sprecyzowania wspólpracującyh kodeków na jednoprzewodowej magistrali Ustawiając przełącznik na „Master”, dany kodek będzie kodekiem nadrzędnym, dostar czającym sygnały stenijące, takie jak:

-zegar transmisji danych BCLK

-sygnał synchronizacji nadawania własnego kanału TSYNC

W trybie „Slave’\ kodek będzie pełnił rolę podrzędnego, pobierającego sygnały stenijące z zewnątrz, czyli od kodeka Master w naszym przypadku.
