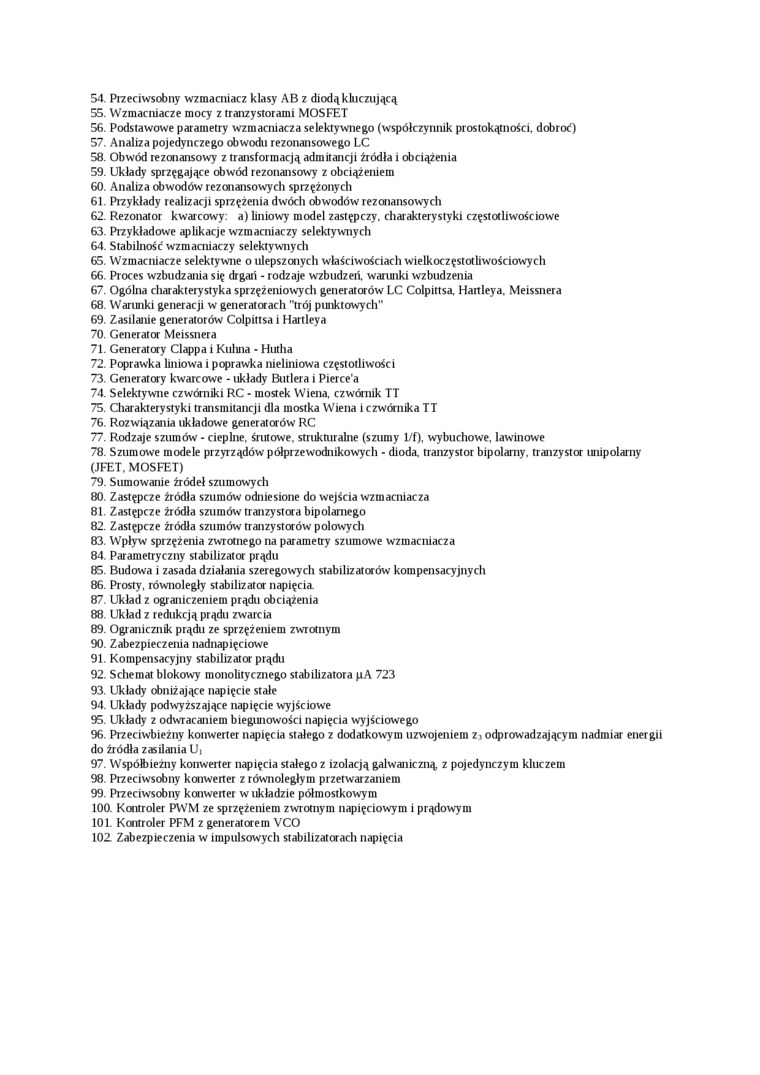

54.    Przeciwsobny wzmacniacz klasy AB z diodą kluczującą

55.    Wzmacniacze mocy z tranzystorami MOSFET

56.    Podstawowe parametry wzmacniacza selektywnego (współczynnik prostokątności, dobroć)

57.    Analiza pojedynczego obwodu rezonansowego LC

58.    Obwród rezonansowy z transformacją admitancji źródła i obciążenia

59.    Układy sprzęgające obwód rezonansów)' z obciążeniem

60.    Analiza obwodów rezonansowych sprzężonych

61.    Przykłady realizacji sprzężenia dwóch obwodów rezonansowych

62.    Rezonator kwarcowy: a) liniowy model zastępczy, charakterystyki częstotliwościowe

63.    Przykładowe aplikacje wzmacniaczy selektywnych

64.    Stabilność wzmacniaczy selektywnych

65.    Wzmacniacze selektywne o ulepszonych właściwościach wielkoczęstotliwościowych

66.    Proces wzbudzania się drgań - rodzaje wzbudzeń, wanmki wzbudzenia

67.    Ogólna charakterystyka sprzężeniowych generatorów LC Colpittsa, Hartleya, Meissnera

68.    Warunki generacji w generatorach "trój punktowych"

69.    Zasilaiue generatorów Colpittsa i Hartleya

70.    Generator Meissnera

71.    Generatory Clappa i Kulma - Hutha

72.    Poprawka liniowa i poprawka meliniowa częstotliwości

73.    Generatory kwarcowe - układy Butlera i Pierce’a

74.    Selektywne czwórniki RC - mostek Wiena, c zwornik TT

75.    Giarakterystyki transmitancji dla mostka Wiena i czwornika TT

76.    Rozwiązania układowe generatorów RC

77.    Rodzaje szumów - cieplne, śrutowe, strukmralne (szumy 1/f), wybuchowe, lawinowe

78.    Szumowe modele przyrządów półprzewodnikowych - dioda, tranzystor bipolarny, tranzystor uiupolarny (JFET, MOSFET)

79.    Sumowaiue źródeł szumowych

80.    Zastępcze źródła szumów odniesione do wejścia wzmacniacza

81.    Zastępcze źródła szumów tranzystora bipolarnego

82.    Zastępcze źródła szumów tranzystorów polowych

83.    Wpływ sprzężenia zwrotnego na parametry szumowe wzmaciuacza

84.    Parametryczny stabilizator prądu

85.    Budowa i zasada działania szeregowych stabilizatorów kompensacyjnych

86.    Prosty, równoległy stabilizator napięcia.

87.    Układ z ograniczeniem prądu obciążenia

88.    Układ z redukcją prądu zwarcia

89.    Ogranicznik prądu ze sprzężeniem zwrotnym

90.    Zabezpieczema nadnapięciowe

91.    Kompensacyjny stabilizator prądu

92.    Schemat blokowy monolitycznego stabilizatora pA 723

93.    Układy obniżające napięcie stałe

94.    Układ)' podwyższające napięcie wyjściowe

95.    Układy z odwracaniem biegunowości napięcia wyjściowego

96.    Przeciwbieżny konwerter napięcia stałego z dodatkowym uzwojeniem z»odprowadzającym nadmiar energii do źródła zasilania U,

97.    Współbieżny konwerter napięcia stałego z izolacją galwaniczną, z pojedynczym kluczem

98.    Przeciwsobny konwerter z równoległym przetwarzaiuem

99.    Przeciwsobny konwerter w układzie półmostkowym

100.    Kontroler PWM ze sprzężeniem zwrotnym napięciowym i prądowym

101.    Kontroler PFM z generatorem VCO

102 Zabezpieczenia w impulsowych stabilizatorach napięcia
