Ponieważ stała czasowa układu 1A została ustalona na 50 ps (odpowiada to czasowi otwarcia klucza Ql), zaś stała układu IB jest regulowana przez dołączenie pojemności C«b więc mamy wpływ na współczynnik wypełnienia impulsów sterujących.

Wartość napięcia wyjściowego Uout dla naszego zespołu wynosi 5V. Zgodnie ze wzorem Uou=óUn, przy napięciu wejściowym Uh=15V, musimy ustawić współczynnik wypełnienia

sygnału sterującego <5 = -^. Zatem stała czasowa układu IB wyniesie i =25ps. Korzystając z przytoczonego już wzoru na i możemy obliczyć wartość pojemności C**

C_tM =— --C, =6,81nF

'*    0,32^J

Kiytyczny prąd obciążenia wyraża się wzorem

I_okr=U,S(l-S)—,

co w tym przypadku

daje Iokr=8,33mA.

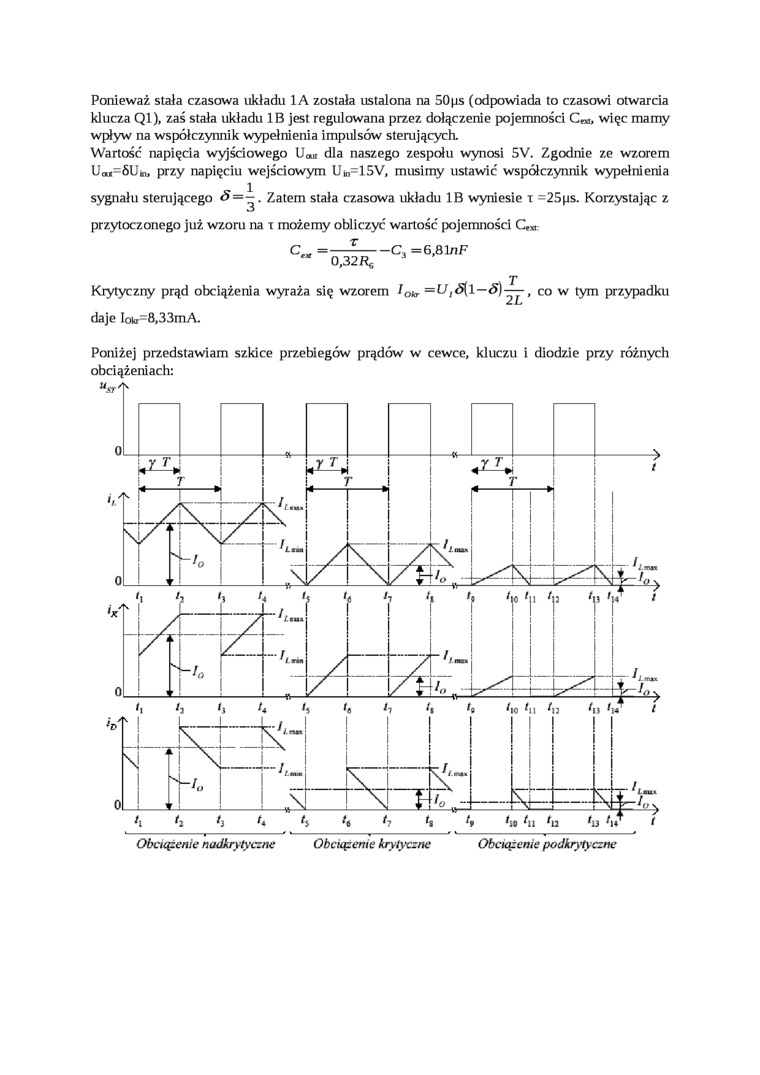

Poniżej przedstawiam szkice przebiegów prądów w cewce, kluczu i diodzie przy różnych obciążeniach:

Obciążenie nadkrytyczne Obciążenie krytyczne Obciążenie podkrytyczne
