Główne zespoły jednoprzepływowego, turbinowego silnika odrzutowego (JTSO)
wloc powietrza sprężarka komora spalania turbina układ wylotowy

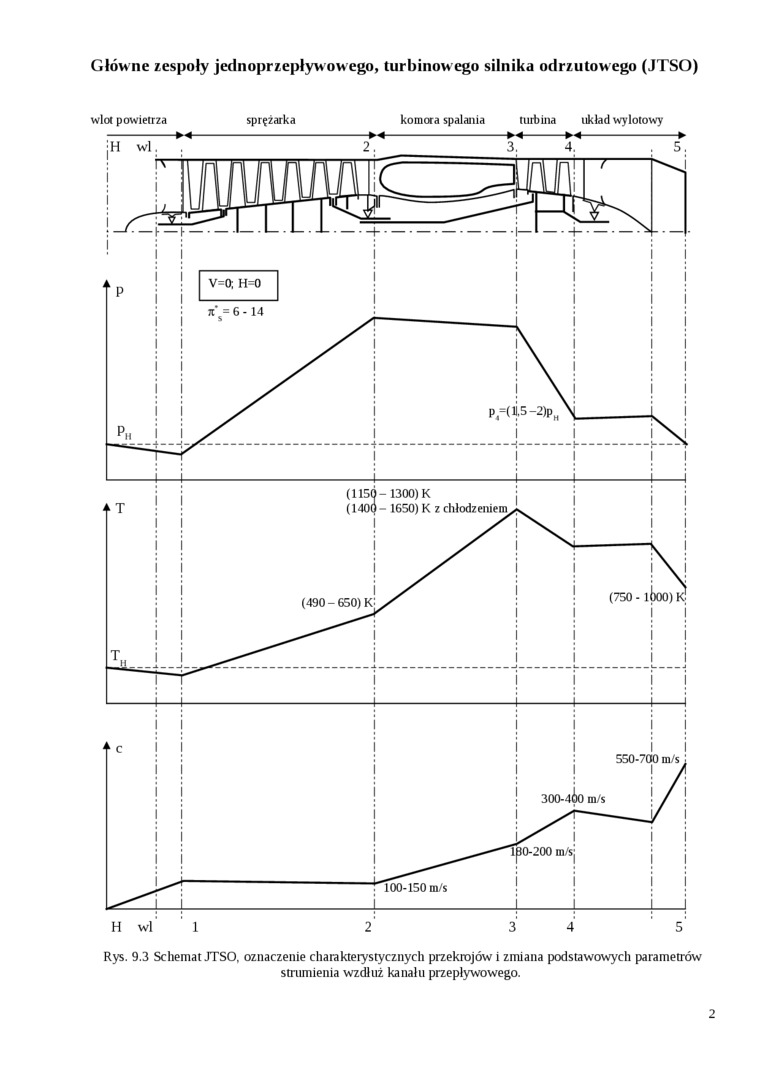

Rys. 9.3 Schemat JTSO. oznaczenie charakterystycznych przekrojów i zmiana podstawowych parametrów strumienia wzdłuż kanału przepływowego.
2
