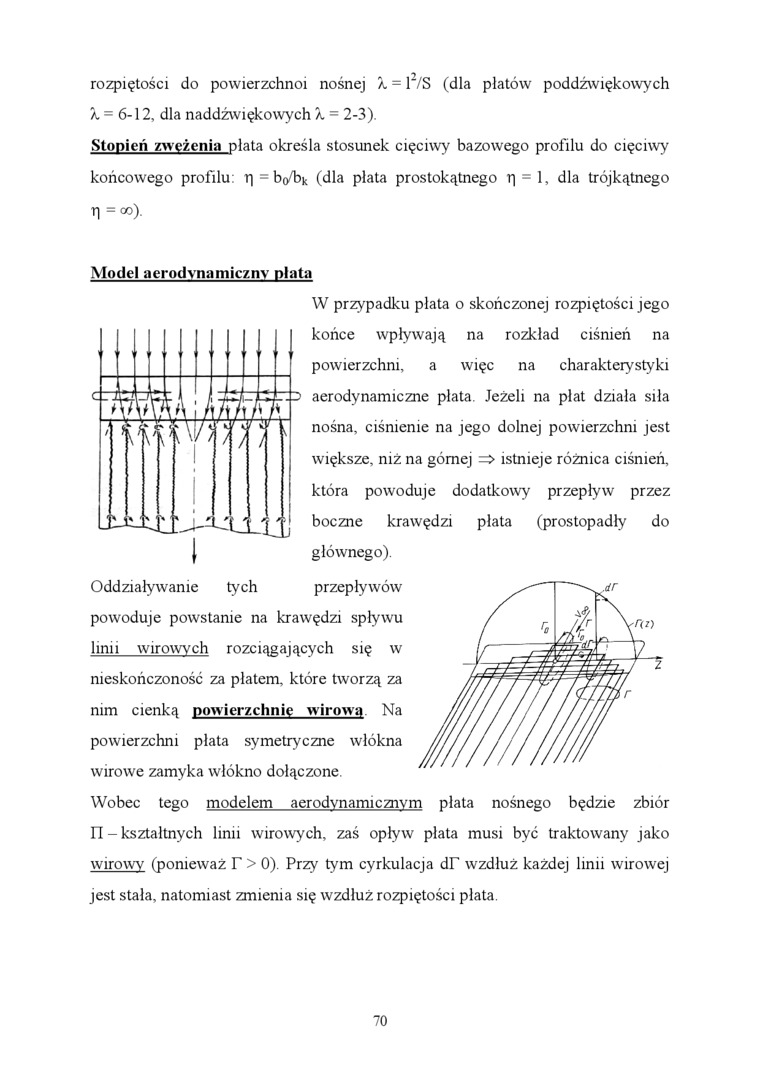

rozpiętości do powierzchnoi nośnej /„ = 1²/S (dla piatów poddźwiękowych X = 6-12, dla naddźwiękowych X = 2-3)

Stopień zwężenia piata określa stosunek cięciwy bazowego profilu do cięciwy końcowego profilu: r| = b</b_k (dla piata prostokątnego r) = 1, dla trójkątnego

ri =oo).

Model aerodynamiczny płatu

W przypadku piata o skończonej rozpiętości jego końce wpływają na rozkład ciśnień na powierzchni, a więc na charakterystyki aerodynamiczne piata Jeżeli na piat działa siła nośna, ciśnienie na jego dolnej powierzchni jest większe, niż na górnej => istnieje różnica ciśnień, która powoduje dodatkowy przepływ przez boczne krawędzi piata (prostopadły do głównego).

Oddziaływanie    tych    przepływów

powoduje powstanie na krawędzi spływu linii wirowych rozciągających się w nieskończoność za piatem, które tworzą za nim cienką powierzchnie wirowa Na powierzchni piata symetryczne włókna wirowe zamyka włókno dołączone Wobec    tego    modelem aerodynamicznym piata nośnego będzie zbiór

If - kształtnych linii wirowych, zaś opływ piata musi być traktowany jako wirowy (ponieważ f > 0). Przy tym cyrkulacja dr wzdłuż każdej linii wirowej jest stała, natomiast zmienia się wzdłuż rozpiętości piata

70
