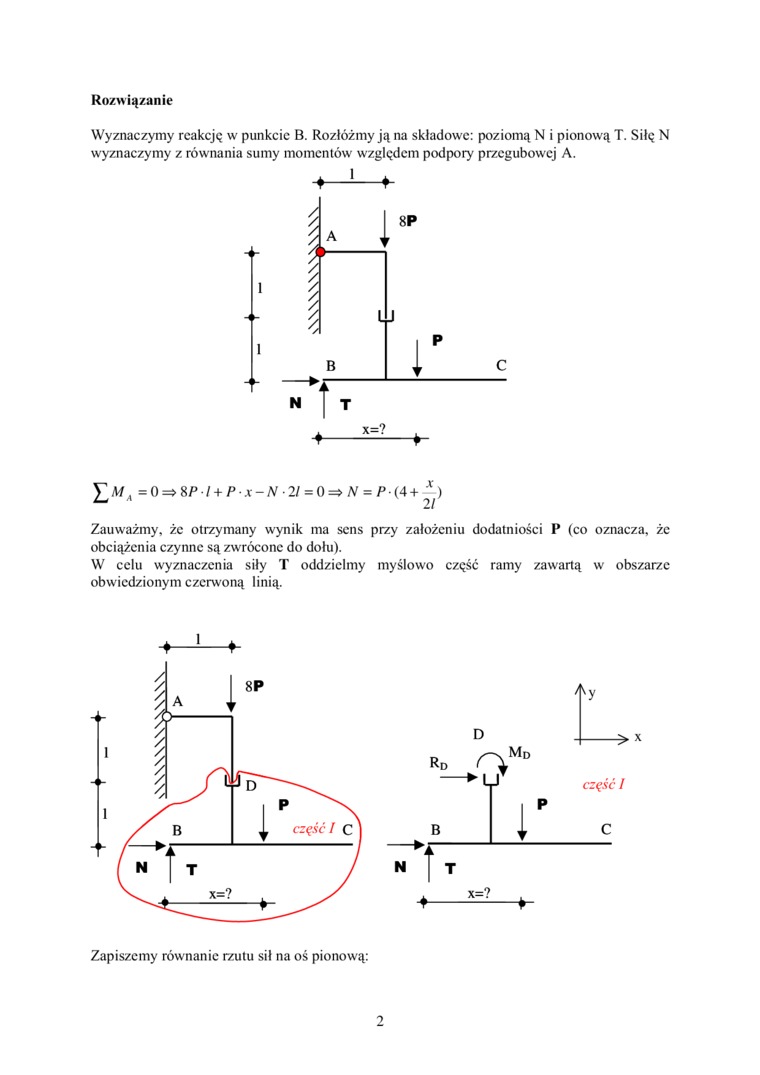

Rozwiązanie

Wyznaczymy reakcję w punkcie B. Rozłóżmy ją na składowe: poziomą N i pionową T. Siłę N wyznaczymy z rów nania sumy momentów' względem podpory przegubowej A.

£a/4 = 0=>8P I + P x-N 21 = 0=> N = P (4+

Zauważmy, że otrzymany wynik ma sens przy założeniu dodatniości P (co oznacza, że obciążenia czynne są zw rócone do dołu).

W celu wyznaczenia siły T oddzielmy myślowo część ramy zawartą w obszarze obwiedzionym czerwoną linią.

Zapiszemy równanie rzutu sił na oś pionową:
