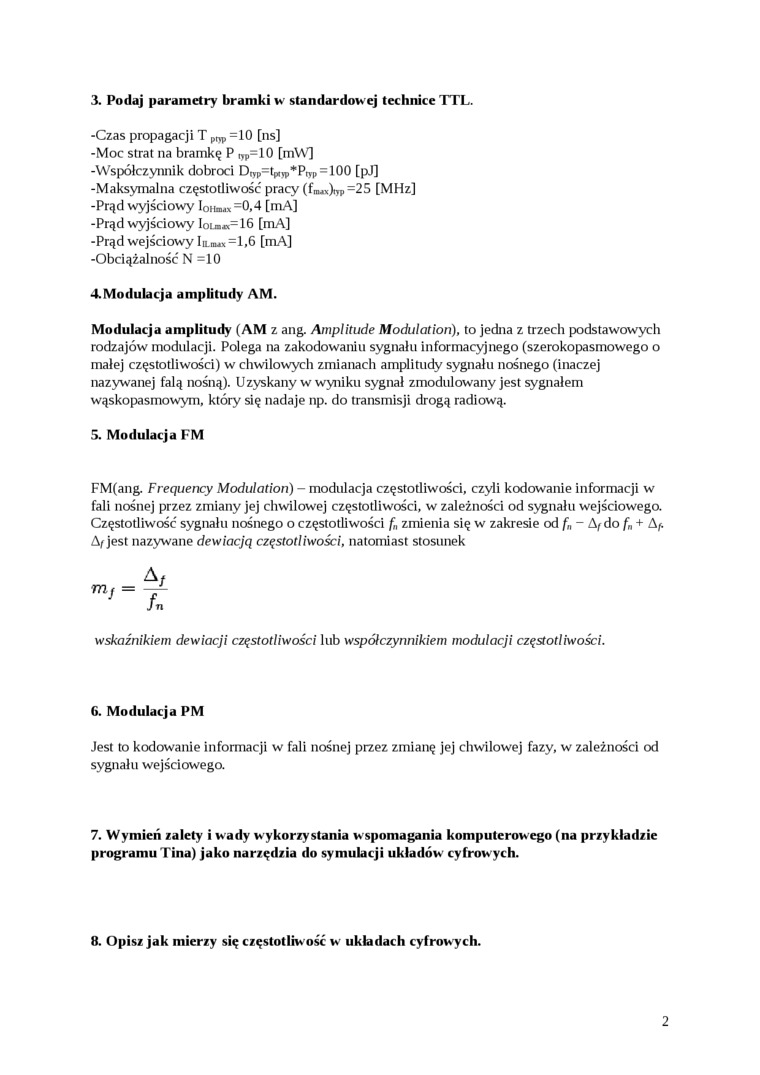

3. Podaj parametry bramki w standardowej technice TTL.
-Czas propagacji T =10 [ns]
-Moc strat na bramkę P w=10 [mW]
-Współczynnik dobroci Dtyp=t*,p*Piyp = 100 [jxJ]
-Maksymalna częstotliwość pracy (fnux)tjp =25 [MHz]
-Prąd wyjściowy Iohmx =0,4 [mA]
-Prąd wyjściowy Iou»«=16 [mA]
-Prąd wejściowy IiLm^ =1,6 [mA]
-Obciążalność N =10
4. Modulacja amplitudy AM.
Modulacja amplitudy (AM z ang. Amplitudę Modulation), to jedna z trzech podstawowych rodzajów modulacji. Polega na zakodowaniu sygnału informacyjnego (szerokopasmowego o małej częstotliwości) w chwilowych zmianach amplitudy sygnału nośnego (inaczej nazywanej falą nośną). Uzyskany w wyniku sygnał zmodulowany jest sygnałem wąskopasmowym, który się nadaje np. do transmisji drogą radiową.
5. Modulacja FM
FM(ang. Freąuency Modulation) - modulacja częstotliwości, czyli kodowanie informacji w fali nośnej przez zmiany jej chwilowej częstotliwości, w zależności od sygnału wejściowego. Częstotliwość sygnału nośnego o częstotliwości f„ zmienia się w zakresie od fn- A^do fn + Af. Af jest nazywane dewiacją częstotliwości, natomiast stosunek
rrij =
wskaźnikiem dewiacji częstotliwości lub współczynnikiem modulacji częstotliwości.
6. Modulacja PM
Jest to kodowanie informacji w fali nośnej przez zmianę jej chwilowej fazy, w zależności od sygnału wejściowego.
7. Wymień zalety i wady wykorzystania wspomagania komputerowego (na przykładzie programu I'ina) jako narzędzia do symulacji układów cyfrowych.
8. Opisz jak mierzy się częstotliwość w układach cyfrowych.
