-    dokładności czynności tyczenia, centrowania i pionowania osi teodolitu,

-    odłożenia kąta i odłożenia długości odcinka,

-    dokładności utrwalenia wskaźnika punktu.

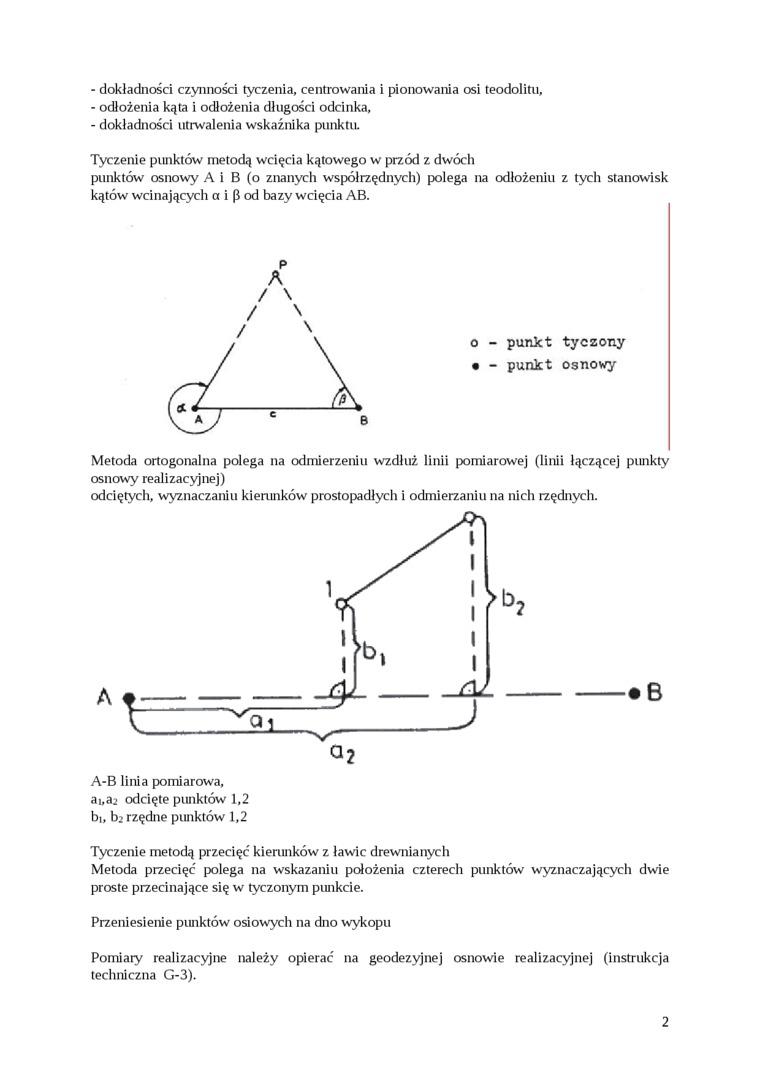

Tyczenie punktów metodą wcięcia kątowego w przód z dwóch

punktów osnowy A i B (o znanych współrzędnych) polega na odłożeniu z tych stanowisk kątów wcinających a i p od bazy wcięcia AB.

P


A

o - punkt tyczony • - punkt osnowy

Metoda ortogonalna polega na odmierzeniu wzdłuż linii pomiarowej (linii łączącej punkty osnowy realizacyjnej)

odciętych, wyznaczaniu kierunków prostopadłych i odmierzaniu na nich rzędnych.


A-B linia pomiarowa, ai.a^ odcięte punktów 1,2 bi, b> rzędne punktów 1,2

Tyczenie metodą przecięć kierunków z ławic drewnianych

Metoda przecięć polega na wskazaniu położenia czterecli punktów wyznaczających dwie proste przecinające się w tyczonym punkcie.

Przeniesienie punktów osiowych na dno wykopu

Pomiary realizacyjne należy opierać na geodezyjnej osnowie realizacyjnej (instrukcja techniczna G-3).
