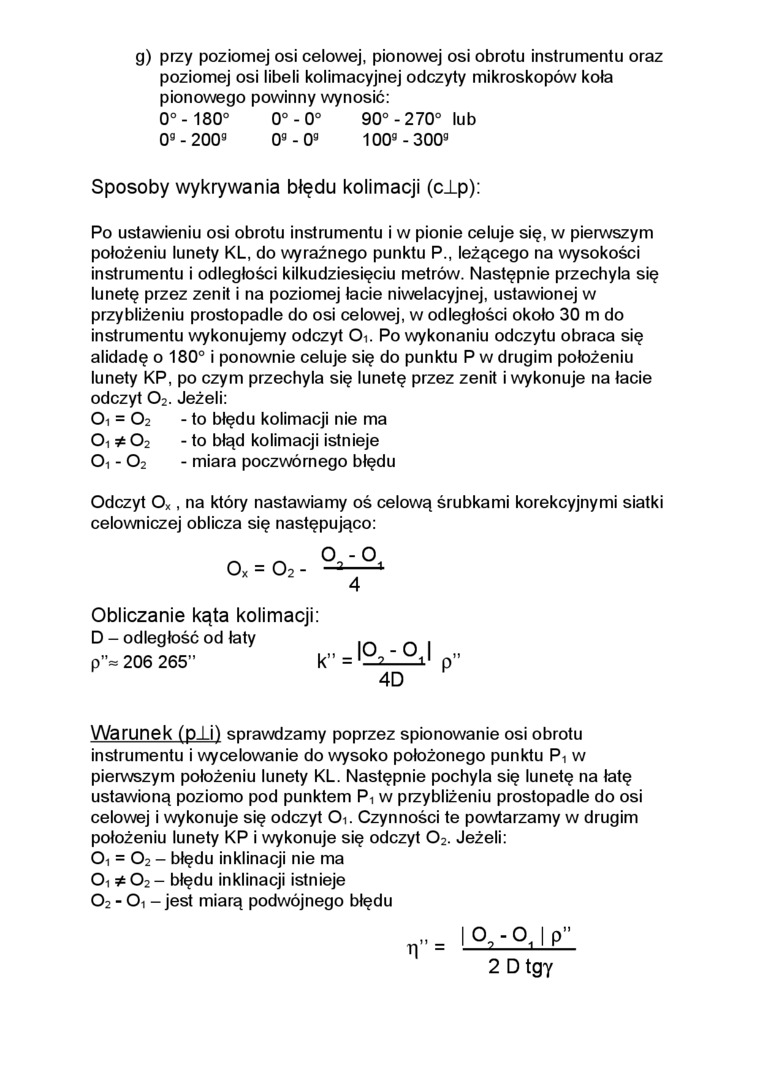

g) przy poziomej osi celowej, pionowej osi obrotu instrumentu oraz poziomej osi libeli kolimacyjnej odczyty mikroskopów koła pionowego powinny wynosić:

0° - 180°    0° - 0°    90°-270° lub

09 - 2009    O9 - 09    1 009 - 3009

Sposoby wykrywania błędu kolimacji (cip):

Po ustawieniu osi obrotu instrumentu i w pionie celuje się, w pierwszym położeniu lunety KL, do wyraźnego punktu P., leżącego na wysokości instrumentu i odległości kilkudziesięciu metrów. Następnie przechyla się lunetę przez zenit i na poziomej łacie niwelacyjnej, ustawionej w przybliżeniu prostopadle do osi celowej, w odległości około 30 m do instrumentu wykonujemy odczyt Oi. Po wykonaniu odczytu obraca się alidadę o 180° i ponownie celuje się do punktu P w drugim położeniu lunety KP, po czym przechyla się lunetę przez zenit i wykonuje na łacie odczyt 02. Jeżeli:

Oi = 02    - to błędu kolimacji nie ma

Oi * 02    - to błąd kolimacji istnieje

O, - 02    - miara poczwórnego błędu

Odczyt Ox, na który nastawiamy oś celową śrubkami korekcyjnymi siatki celowniczej oblicza się następująco:

02-

Obliczanie kąta kolimacji:

D - odległość od łaty    |n _ .

p"= 206 265”    k” =    ' i1 p”

4D

Warunek (pin sprawdzamy poprzez spionowanie osi obrotu instrumentu i wycelowanie do wysoko położonego punktu P, w pierwszym położeniu lunety KL. Następnie pochyla się lunetę na łatę ustawioną poziomo pod punktem P, w przybliżeniu prostopadle do osi celowej i wykonuje się odczyt Oi. Czynności te powtarzamy w drugim położeniu lunety KP i wykonuje się odczyt 02. Jeżeli:

01    = 02 - błędu inklinacji nie ma O, * 02 - błędu inklinacji istnieje

02    - O, - jest miarą podwójnego błędu

Tl” =


|Q,-0Jp”

2 Dtgy
