p


naprężenia w przekroju osłabionym otworem (1.3):

P

°° ~ ó(b-d)

rozkład naprężeń w przekroju 1-1 jest nierównomierny i nieliniowy oraz dwuwymiarowy. Powodem tego stanu jest fakt, że włóknapodłużne tarczy przecięte otworem nie mogę przenosić sił wzdłużnych tuż przy granicyotworu i siły te są „przejmowane" przez najbliższe włókna nie przecięte otworem.

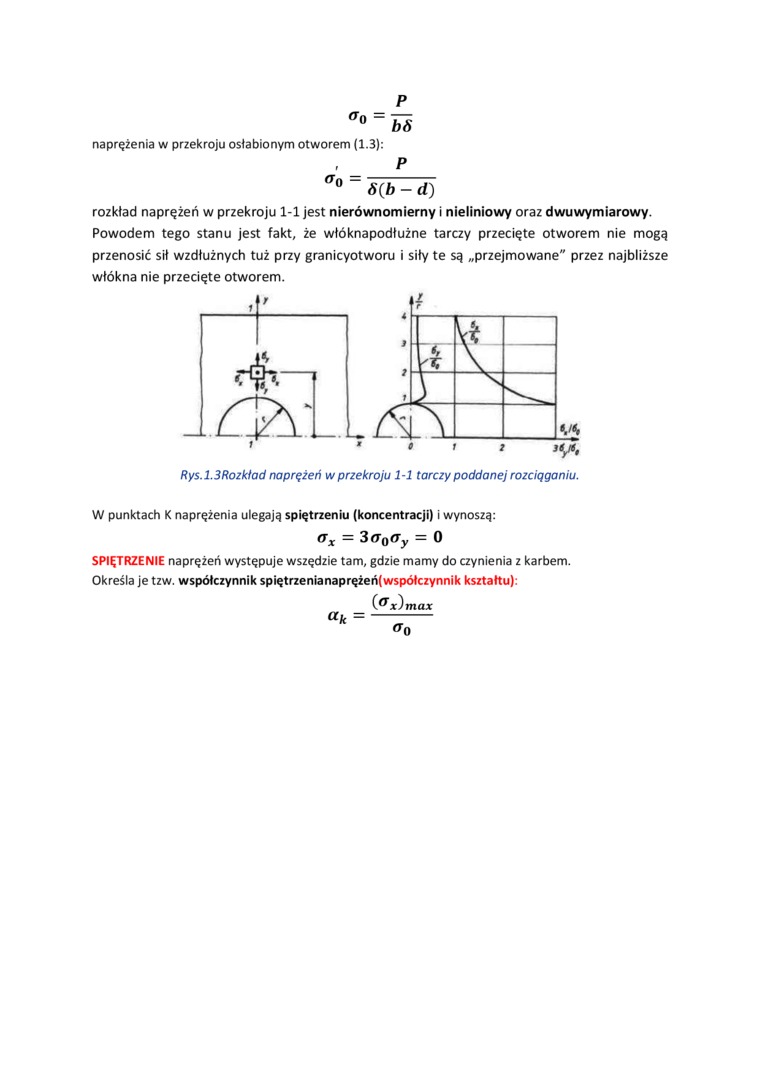

Rys.l.3Rozkład naprężeń w przekroju 1-1 tarczy poddanej rozciąganiu.


W punktach K naprężenia ulegają spiętrzeniu (koncentracji) i wynoszą:

fTX 3 (Tq(Ty — 0

SPIĘTRZENIE naprężeń występuje wszędzie tam, gdzie mamy do czynienia z karbem. Określa je tzw. współczynnik spiętrzenianaprężeń( współczynnik kształtu):

(f*x)max
