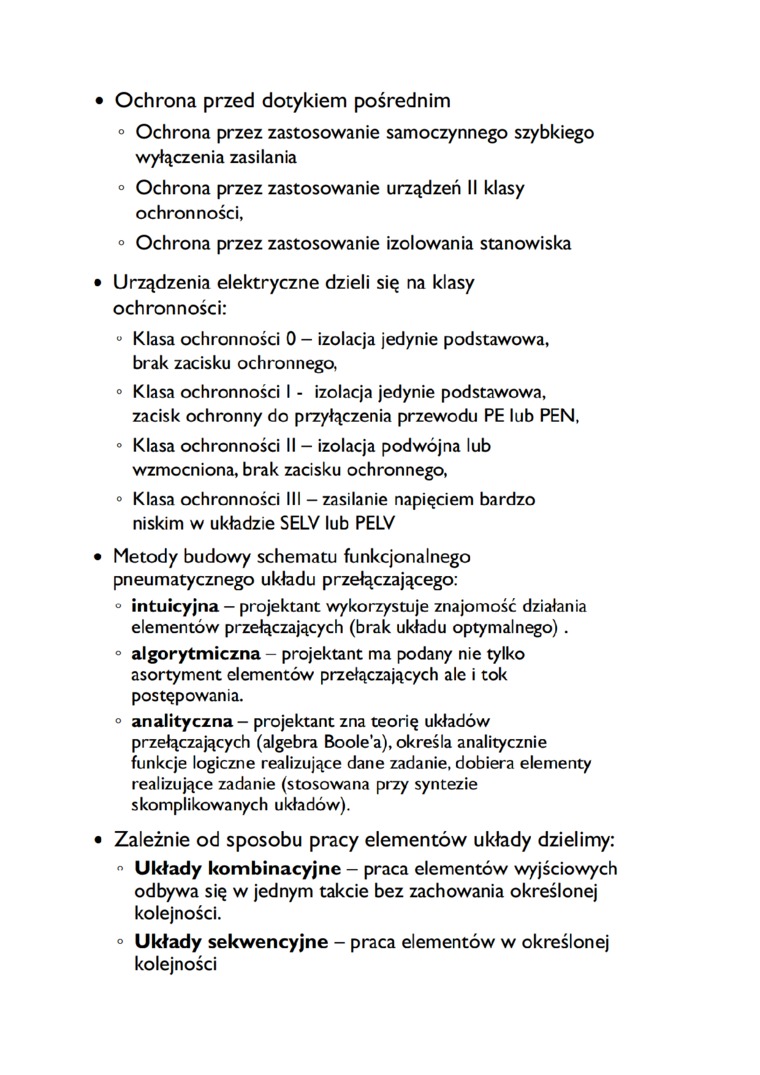

Ochrona przed dotykiem pośrednim

0 Ochrona przez zastosowanie samoczynnego szybkiego wyłączenia zasilania

° Ochrona przez zastosowanie urządzeń II klasy ochronności,

° Ochrona przez zastosowanie izolowania stanowiska

Urządzenia elektryczne dzieli się na klasy ochronności:

• Klasa ochronności 0 - izolacja jedynie podstawowa, brak zacisku ochronnego,

0 Klasa ochronności I - izolacja jedynie podstawowa, zacisk ochronny do przyłączenia przewodu PE lub PEN,

° Klasa ochronności II - izolacja podwójna lub wzmocniona, brak zacisku ochronnego,

° Klasa ochronności III - zasilanie napięciem bardzo niskim w układzie SELV lub PELV

Metody budowy schematu funkcjonalnego pneumatycznego układu przełączającego:

° intuicyjna - projektant wykorzystuje znajomość działania elementów przełączających (brak układu optymalnego).

° algorytmiczna - projektant ma podany nie tylko asortyment elementów przełączających ale i tok postępowania.

o analityczna - projektant zna teorię układów przełączających (algebra Boolea),określa analitycznie funkcje logiczne realizujące dane zadanie, dobiera elementy realizujące zadanie (stosowana przy syntezie skomplikowanych układów).

Zależnie od sposobu pracy elementów układy dzielimy: ° Układy kombinacyjne - praca elementów wyjściowych odbywa się w jednym takcie bez zachowania określonej kolejności.

o Układy sekwencyjne - praca elementów w określonej kolejności
