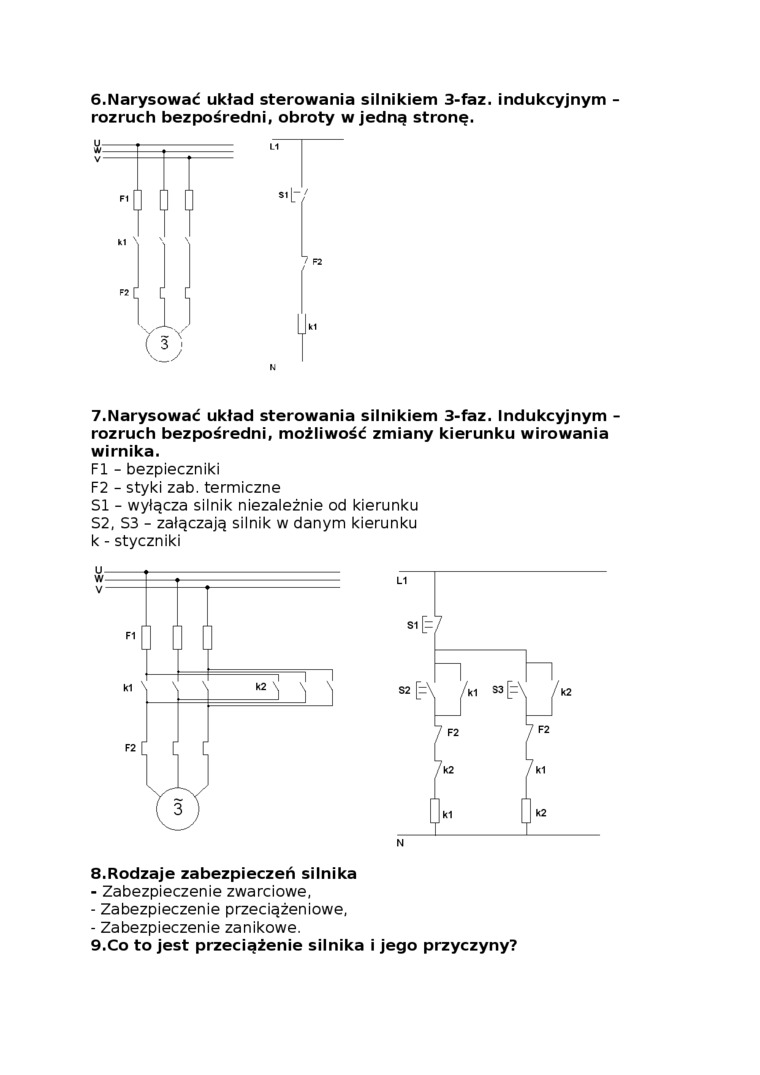

6.Narysować układ sterowania silnikiem 3-faz. indukcyjnym -rozruch bezpośredni, obroty w jedną stronę.

N


7.Narysować układ sterowania silnikiem 3-faz. Indukcyjnym -rozruch bezpośredni, możliwość zmiany kierunku wirowania wirnika.

FI - bezpieczniki

F2 - styki zab. termiczne

SI - wyłącza silnik niezależnie od kierunku

S2, S3 - załączają silnik w danym kierunku

k - styczniki


N


8. Rodzaje zabezpieczeń silnika

-    Zabezpieczenie zwarciowe,

-    Zabezpieczenie przeciążeniowe,

-    Zabezpieczenie zanikowe.

9. Co to jest przeciążenie silnika i jego przyczyny?
