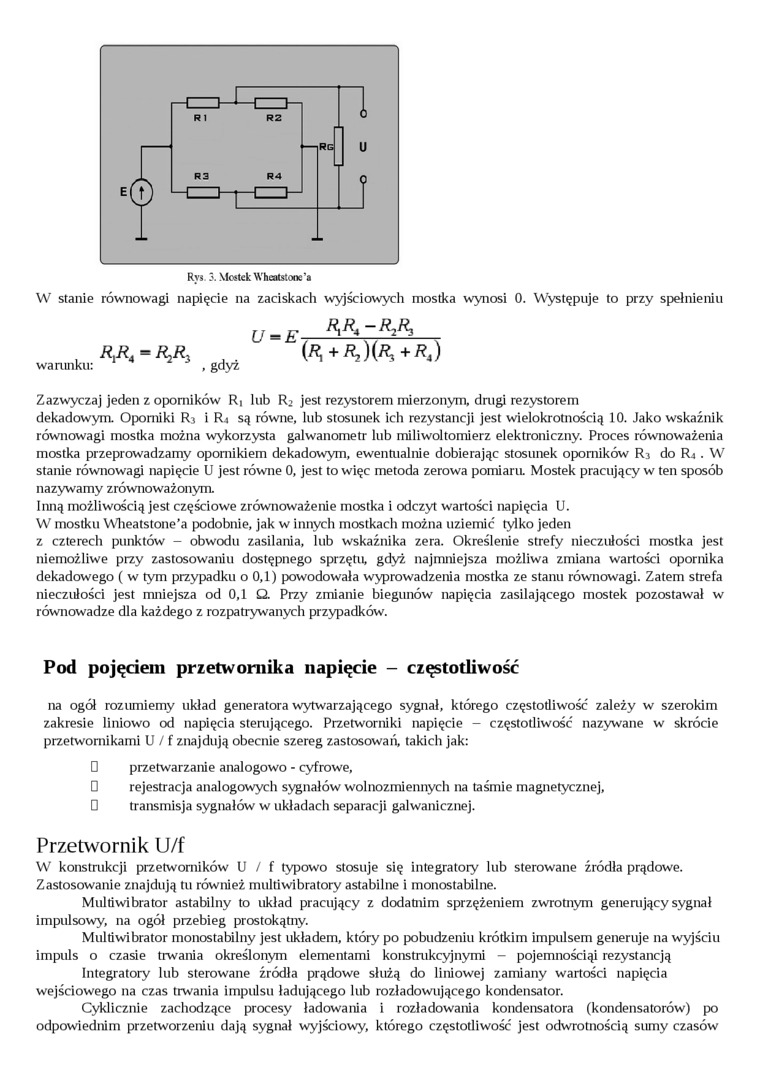

W stanie równowagi napięcie na zaciskach wyjściowych mostka wynosi 0. Występuje to przy spełnieniu

warunku:

_L,__E w-w,

ra _A. ta+*»)ta+*J

.gdyż

Zazwyczaj jeden z oporników R! lub R> jest rezystorem mierzonym, drugi rezystorem dekadowym. Oporniki R3 i Rj są równe, lub stosunek ich rezystancji jest wielokrotnością 10. Jako wskaźnik równowagi mostka można wykorzysta galwanometr lub miliwoltomierz elektroniczny. Proces równoważenia mostka przeprowadzamy opornikiem dekadowym, ewentualnie dobierając stosunek oporników R₃ do R4 . W stanie równowagi napięcie U jest równe 0, jest to więc metoda zerowa pomiaru. Mostek pracujący w ten sposób nazywamy zrównoważonym.

Inną możliwością jest częściowe zrównoważenie mostka i odczyt wartości napięcia U.

W mostku Wheatstone’a podobnie, jak w innych mostkach można uziemić tylko jeden

z czterech punktów - obwodu zasilania, lub wskaźnika zera. Określenie strefy nieczułości mostka jest niemożliwe przy zastosowaniu dostępnego sprzętu, gdyż najmniejsza możliwa zmiana wartości opornika dekadowego ( w tym przypadku o 0,1) powodowała wyprowadzenia mostka ze stanu równowagi. Zatem strefa nieczułości jest mniejsza od 0,1 Q. Przy zmianie biegunów napięcia zasilającego mostek pozostawał w równowadze dla każdego z rozpatrywanych przypadków.

Pod pojęciem przetwornika napięcie - częstotliwość

na ogół rozumiemy układ generatora wytwarzającego sygnał, którego częstotliwość zależy w szerokim zakresie liniowo od napięcia stenijącego. Przetworniki napięcie - częstotliwość nazywane w skrócie przetwornikami U / f znajdują obecnie szereg zastosowań, takich jak:

□    przetwarzanie analogowo - cyfrowe,

□    rejestracja analogowych sygnałów wolnozmiennych na taśmie magnetycznej,

□    transmisja sygnałów w układach separacji galwanicznej.

Przetwornik U/f

W konstrukcji przetworników U/f typowo stosuje się integratory lub sterowane źródła prądowe. Zastosowanie znajdują tu również multiwibratory astabilne i monostabilne.

Muitiwibrator astabilny to układ pracujący z dodatnim sprzężeniem zwrotnym generujący sygnał impulsowy, na ogół przebieg prostokątny.

Muitiwibrator monostabilny jest układem, który po pobudzeniu krótkim impulsem generuje na wyjściu impuls o czasie trwania określonym elementami konstrukcyjnymi - pojemnościąi rezystancją Integratory lub sterowane źródła prądowe służą do liniowej zamiany wartości napięcia wejściowego na czas trwania impulsu ładującego lub rozładowującego kondensator.

Cyklicznie zachodzące procesy ładowania i rozładowania kondensatora (kondensatorów) po odpowiednim przetworzeniu dają sygnał wyjściowy, którego częstotliwość jest odwrotnością sumy czasów
