elektroniczne systemy pomiaru —

Liczniki ElZ

z wyjściem ImpUsowym

Komputer PC z oprogramowaniem

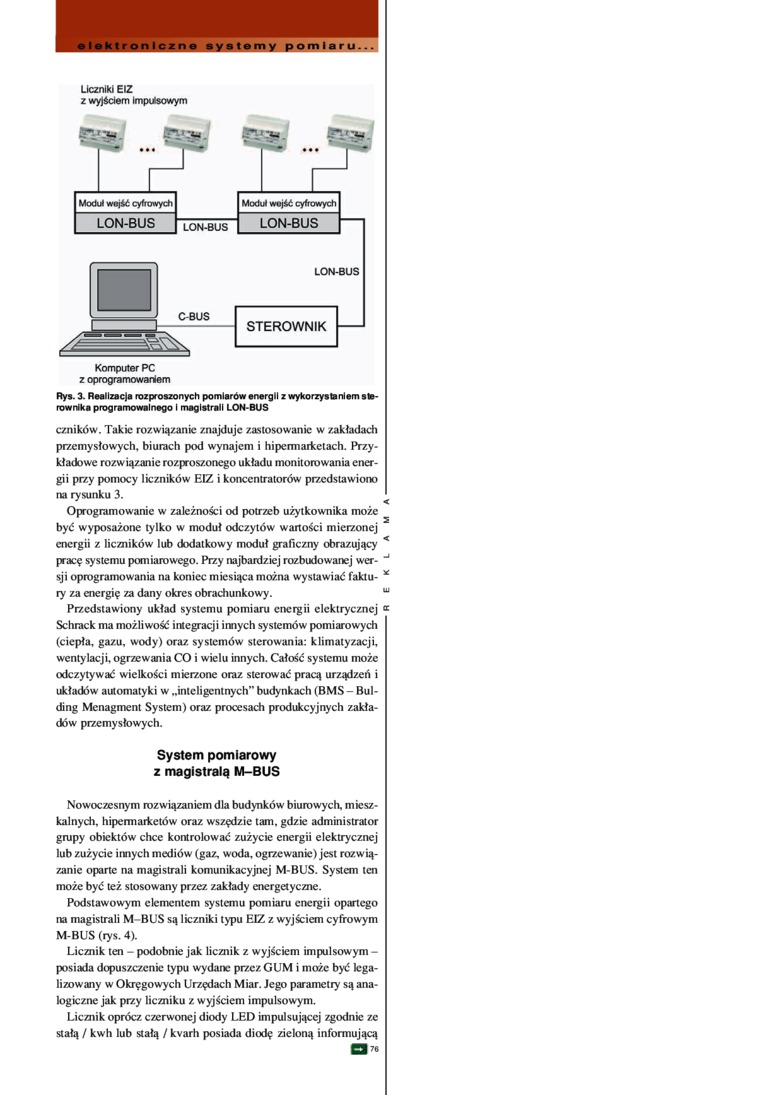

Rys. 3. Realizacja rozproszonych pomiarów enargll z wykorzystanlam sterownika programowalnego I magistrali LON-BUS

czników. Takie rozwiązanie znajduje zastosowanie w zakładach przemysłowych, biurach pod wynajem i hipermarketach. Przykładowe rozwiązanie rozproszonego układu monitorowania energii przy pomocy liczników ELZ i koncentratorów przedstawiono na rysunku 3.

Oprogramowanie w zależności od potrzeb użytkownika może być wyposażone tylko w moduł odczytów wartości mierzonej energii z liczników lub dodatkowy moduł graficzny obrazujący pracę systemu pomiarowego. Przy najbardziej rozbudowanej wer- ^J sji oprogramowania na koniec miesiąca można wystawiać faktu- * ty za energię za dany okres obrachunkowy.    ^w

Przedstawiony układ systemu pomiaru energii elektrycznej ® Schrack ma możliwość integracji innych systemów pomiarowych (ciepła, gazu, wody) oraz systemów sterowania: klimatyzacji, wentylacji, ogrzewania CO i wielu innych. Całość systemu może odczytywać wielkości mierzone oraz sterować pracą urządzeń i układów automatyki w „inteligentnych" budynkach (BMS - Bul-ding Menagment System) oraz procesach produkcyjnych zakładów przemysłowych.

System pomiarowy z magistralą M-BUS

Nowoczesnym rozwiązaniem dla budynków biurowych, mieszkalnych, hipermarketów oraz wszędzie tam, gdzie administrator grupy obiektów chce kontrolować zużycie energii elektrycznej lub zużycie innych mediów (gaz, woda, ogrzewanie) jest rozwiązanie oparte na magistrali komunikacyjnej M-BUS. System ten może być też stosowany przez zakłady energetyczne.

Podstawowym elementem systemu pomiaru energii opartego na magistrali M-BUS są liczniki typu ELZ z wyjściem cyfrowym M-BUS (rys. 4).

Licznik ten - podobnie jak licznik z wyjściem impulsowym -posiada dopuszczenie typu wydane przez GUM i może być legalizowany w Okręgowych Urzędach Miar. Jego parametry są analogiczne jak przy liczniku z wyjściem impulsowym.

Licznik oprócz czerwonej diody LED impulsującej zgodnie ze stałą / kwh lub stałą / kvarh posiada diodę zieloną informującą
