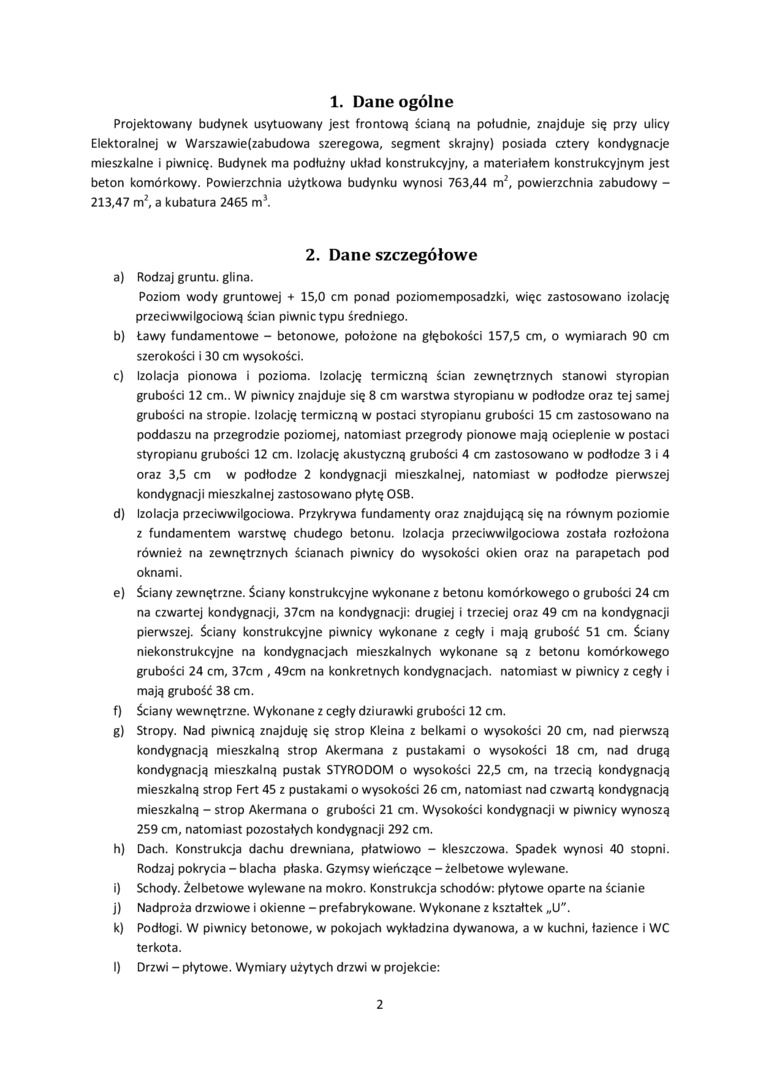

1. Dane ogólne

Projektowany budynek usytuowany jest frontową ścianą na południe, znajduje się przy ulicy Elektoralnej w Warszawie(zabudowa szeregowa, segment skrajny) posiada cztery kondygnacje mieszkalne i piwnicę. Budynek ma podłużny układ konstrukcyjny, a materiałem konstrukcyjnym jest beton komórkowy. Powierzchnia użytkowa budynku wynosi 763,44 m², powierzchnia zabudowy -213,47 m², a kubatura 2465 m*.

2. Dane szczegółowe

a)    Rodzaj gruntu, glina.

Poziom wody gruntowej + 15,0 cm ponad poziomemposadzki, więc zastosowano izolację przeciwwilgociową ścian piwnic typu średniego.

b)    Ławy fundamentowe - betonowe, położone na głębokości 157,5 cm, o wymiarach 90 cm szerokości i 30 cm wysokości.

c)    Izolacja pionowa i pozioma. Izolację termiczną ścian zewnętrznych stanowi styropian grubości 12 cm.. W piwnicy znajduje się 8 cm warstwa styropianu w podłodze oraz tej samej grubości na stropie. Izolację termiczną w postaci styropianu grubości 15 cm zastosowano na poddaszu na przegrodzie poziomej, natomiast przegrody pionowe mają ocieplenie w postaci styropianu grubości 12 cm. Izolację akustyczną grubości 4 cm zastosowano w podłodze 3 i 4 oraz 3,5 cm w podłodze 2 kondygnacji mieszkalnej, natomiast w podłodze pierwszej kondygnacji mieszkalnej zastosowano płytę OSB.

d)    Izolacja przeciwwilgociowa. Przykrywa fundamenty oraz znajdującą się na równym poziomie z fundamentem warstwę chudego betonu. Izolacja przeciwwilgociowa została rozłożona również na zewnętrznych ścianach piwnicy do wysokości okien oraz na parapetach pod oknami.

e)    Ściany zewnętrzne. Ściany konstrukcyjne wykonane z betonu komórkowego o grubości 24 cm na czwartej kondygnacji, 37cm na kondygnacji: drugiej i trzeciej oraz 49 cm na kondygnacji pierwszej. Ściany konstrukcyjne piwnicy wykonane z cegły i mają grubość 51 cm. Ściany niekonstrukcyjne na kondygnacjach mieszkalnych wykonane są z betonu komórkowego grubości 24 cm, 37cm , 49cm na konkretnych kondygnacjach, natomiast w piwnicy z cegły i mają grubość 38 cm.

f)    ściany wewnętrzne. Wykonane z cegły dziurawki grubości 12 cm.

g)    Stropy. Nad piwnicą znajduję się strop Kleina z belkami o wysokości 20 cm, nad pierwszą kondygnacją mieszkalną strop Akermana z pustakami o wysokości 18 cm, nad drugą kondygnacją mieszkalną pustak STYRODOM o wysokości 22,5 cm, na trzecią kondygnacją mieszkalną strop Fert 45 z pustakami o wysokości 26 cm, natomiast nad czwartą kondygnacją mieszkalną - strop Akermana o grubości 21 cm. Wysokości kondygnacji w piwnicy wynoszą 259 cm, natomiast pozostałych kondygnacji 292 cm.

h)    Dach. Konstrukcja dachu drewniana, płatwiowo - kleszczowa. Spadek wynosi 40 stopni. Rodzaj pokrycia - blacha płaska. Gzymsy wieńczące - żelbetowe wylewane.

i)    Schody. Żelbetowe wylewane na mokro. Konstrukcja schodów: płytowe oparte na ścianie

j)    Nadproża drzwiowe i okienne - prefabrykowane. Wykonane z kształtek „U".

k)    Podłogi. W piwnicy betonowe, w pokojach wykładzina dywanowa, a w kuchni, łazience i WC terkota.

l)    Drzwi - płytowe. Wymiary użytych drzwi w projekcie:
