1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się ze sposobami i metodami pomiaru kątów, pochyleń i zbieżności oraz z przyrządami pomiarowymi.

2. Przebieg ćwiczenia 2.1. Liniał sinusowy

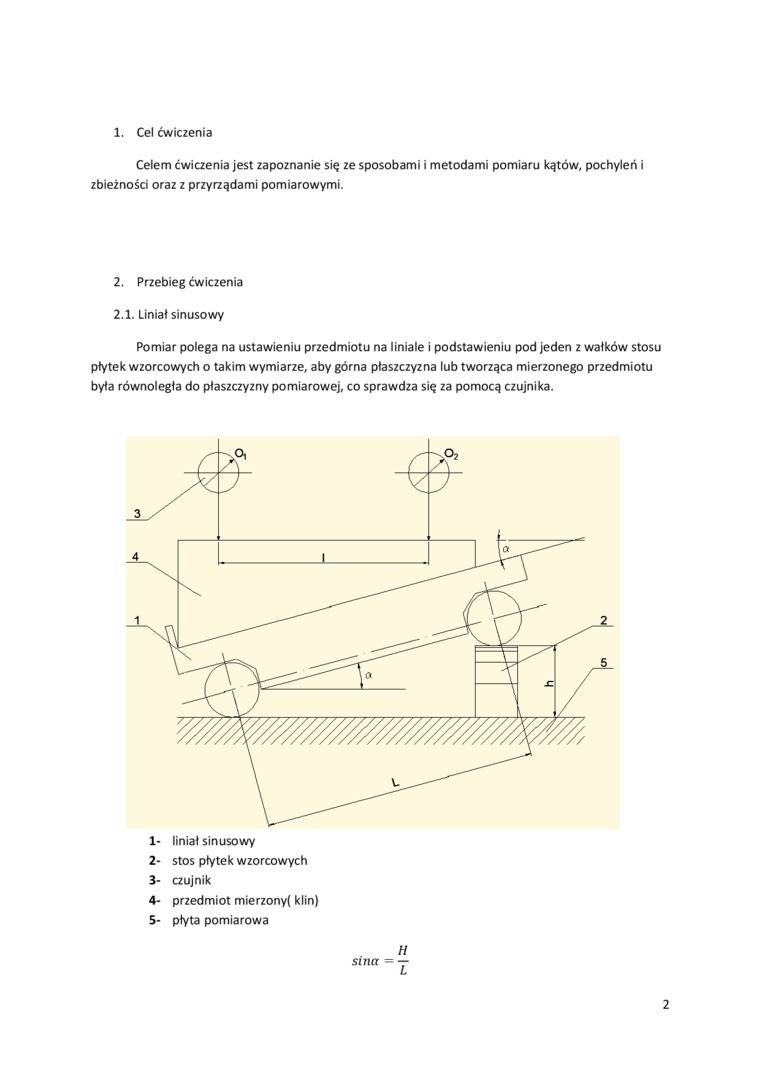

Pomiar polega na ustawieniu przedmiotu na liniale i podstawieniu pod jeden z wałków stosu płytek wzorcowych o takim wymiarze, aby górna płaszczyzna lub tworząca mierzonego przedmiotu była równoległa do płaszczyzny pomiarowej, co sprawdza się za pomocą czujnika.

1-    liniał sinusowy

2-    stos płytek wzorcowych

3-    czujnik

4-    przedmiot mierzony( klin)

5-    płyta pomiarowa

H

sina = —

2
