1.    Cel ćwiczenia

Celem ćwiczenia jest poznanie zasady działania i zbadanie układów stabilizatorów napięcia oraz układów podtrzymania napięcia.

2.    Wiadomości ogólne o stabilizatorach napięcia

2.1 Zasilacze.

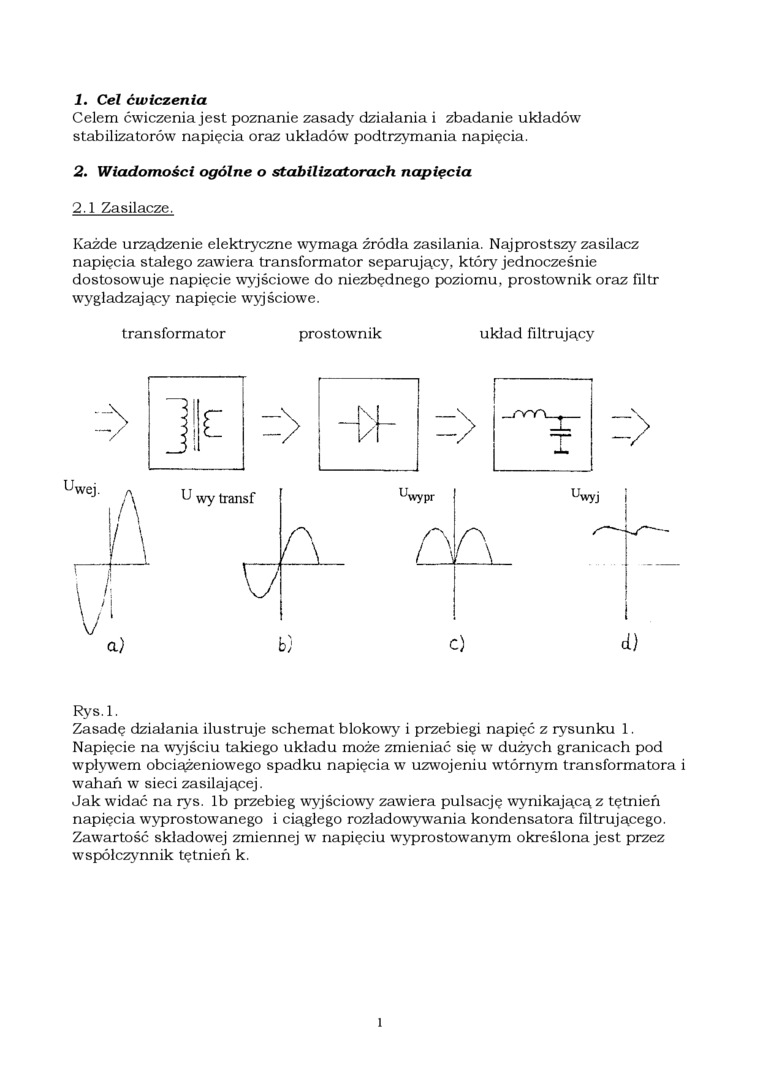

Każde urządzenie elektryczne wymaga źródła zasilania. Najprostszy zasilacz napięcia stałego zawiera transformator separujący, który jednocześnie dostosowuje napięcie wyjściowe do niezbędnego poziomu, prostownik oraz filtr wygładzający napięcie wyjściowe.

transformator    prostownik    układ filtrujący

U

-\

-/

]!lc

'wej. „

A

U wy trans f

\,

U

V/1

a

a)


NL

kr


•>


¥


U,


wypr

r


wyj i


b)


o


d)


Rys.l.

Zasadę działania ilustruje schemat blokowy i przebiegi napięć z rysunku 1. Napięcie na wyjściu takiego układu może zmieniać się w dużych granicach pod wpływem obciążeniowego spadku napięcia w uzwojeniu wtórnym transformatora i wahań w sieci zasilającej.

Jak widać na rys. Ib przebieg wyjściowy zawiera pulsację wynikającą z tętnień napięcia wyprostowanego i ciągłego rozładowywania kondensatora filtrującego. Zawartość składowej zmiennej w napięciu wyprostowanym określona jest przez współczynnik tętnień k.

1
