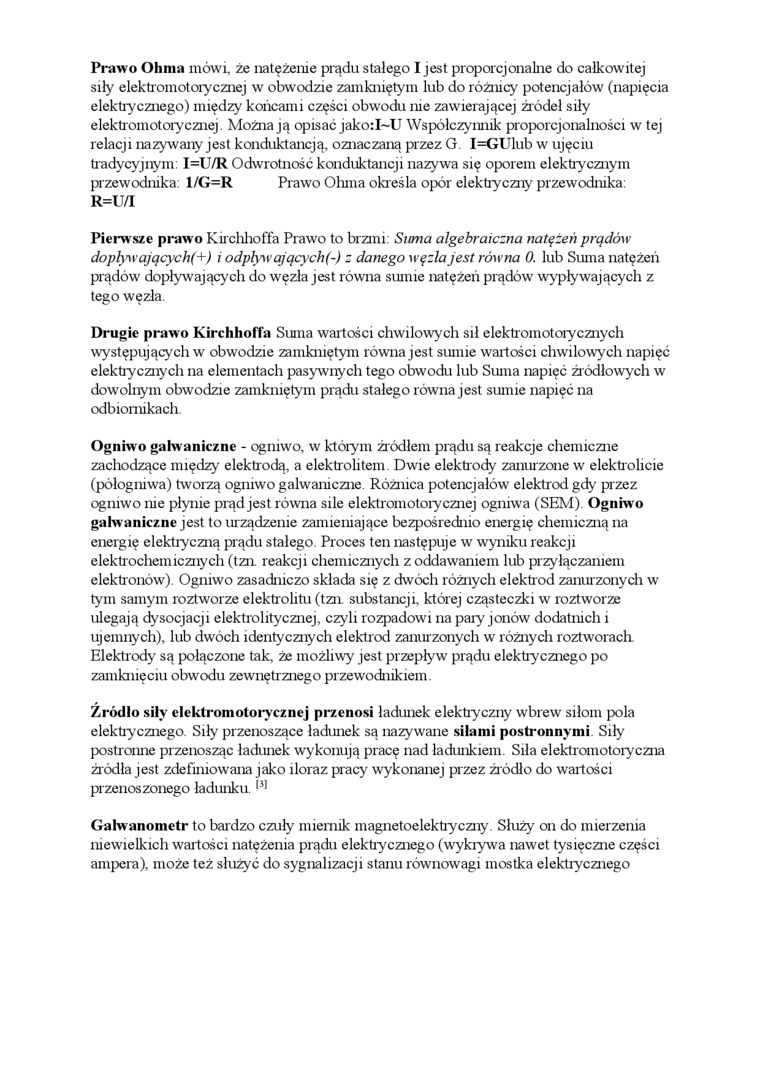

Prawo Ohma mówi, że natężenie prądu stałego I jest proporcjonalne do całkowitej siły elektromotorycznej w obwodzie zamkniętym lub do różnicy potencjałów (napięcia elektrycznego) między końcami części obwodu nie zawierającej źródeł siły elektromotorycznej. Można ją opisać jako:I~U Współczynnik proporcjonalności w tej relacji nazywany jest konduktancją, oznaczaną przez G. I=GUlub w ujęciu tradycyjnym: I=U/R Odwrotność konduktancji nazywa się oporem elektrycznym przewodnika: 1/G=R Prawo Ohma określa opór elektryczny przewodnika: R=U/I

Pierwsze prawo Kirclihoffa Prawo to brzmi: Suma algebraiczna natężeń prądów dopływ aj ących(+) i odpływ ających(-) z danego węzła jest równa 0. lub Suma natężeń prądów dopływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła.

Drugie prawo Kirchhoffa Suma wartości chwilowych sił elektromotorycznych występujących w obwodzie zamkniętym równa jest sumie wartości chwilowych napięć elektrycznych na elementach pasywnych tego obwodu lub Suma napięć źródłowych w dowolnym obwodzie zamkniętym prądu stałego równa jest sumie napięć na odbiornikach.

Ogniwo galwaniczne - ogniwo, w którym źródłem prądu są reakcje chemiczne zachodzące między elektrodą, a elektrolitem. Dwie elektrody zanurzone w elektrolicie (półogniwa) tworzą ogniwo galwaniczne. Różnica potencjałów elektrod gdy przez ogniwo me płynie prąd jest równa sile elektromotorycznej ogniw^ra (SEM). Ogniwo galwaniczne jest to urządzenie zamieniające bezpośrednio energię chemiczną na energię elektryczną prądu stałego Proces ten następuje w wyniku reakcji elektrochemicznych (tzn. reakcji chemicznych z oddawaniem lub przyłączaniem elektronów). Ogniwo zasadniczo składa się z dwóch różnych elektrod zanurzonych w tym samym roztworze elektrolitu (tzn. substancji, której cząsteczki w roztworze ulegają dysocjacji elektrolitycznej, czyli rozpadowi na pary jonów dodatnich i ujemnych), lub dwóch identycznych elektrod zanurzonych w różnych roztworach. Elektrody są połączone tak, że możliwy jest przepływ' prądu elektrycznego po zamknięciu obwodu zewnętrznego przewodnikiem.

Źródło siły elektromotorycznej przenosi ładunek elektryczny wbrew^r silom pola elektrycznego. Siły przenoszące ładunek są nazyw^rane siłami postronnymi Siły postronne przenosząc ładunek wykonują pracę nad ładunkiem. Siła elektromotoryczna źródła jest zdefiniow^rana jako iloraz pracy wykonanej przez źródło do wartości przenoszonego ładunku.

Ga Iwanometr to bardzo czuły miernik magnetoelektryczny. Służy on do mierzenia niewielkich wartości natężenia prądu elektrycznego (wykrywa nawet tysięczne części ampera), może też służyć do sygnalizacji stanu równowagi mostka elektrycznego
