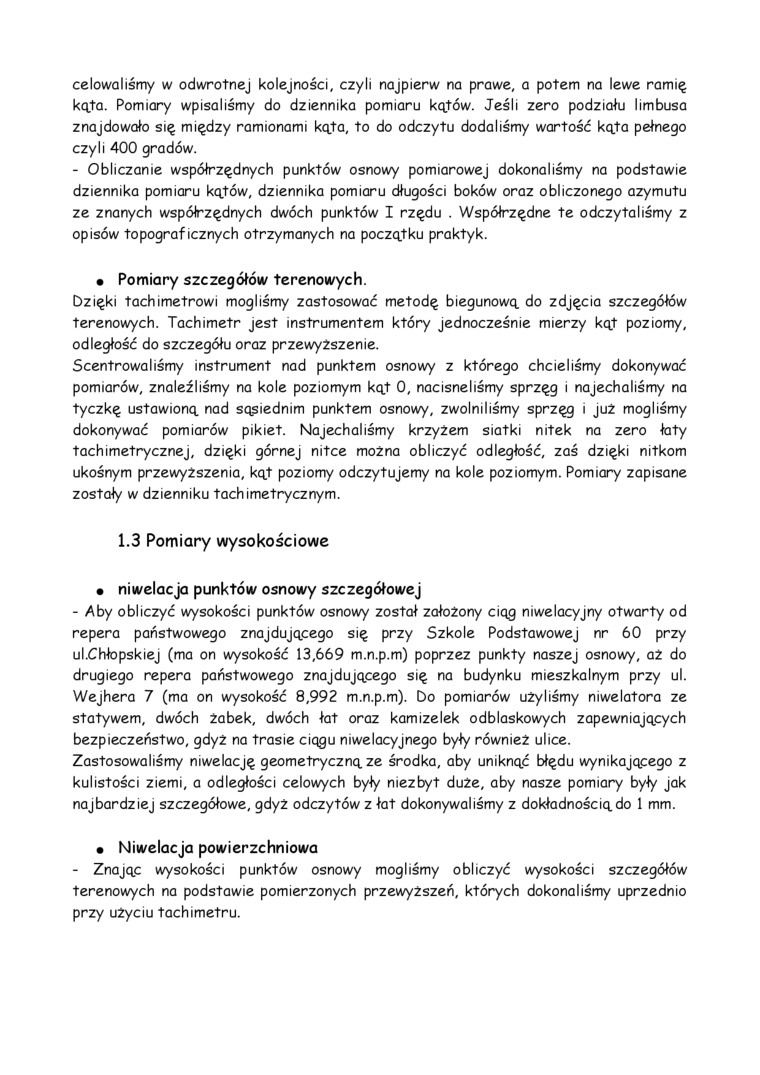

celowaliśmy w odwrotnej kolejności, czyli najpierw na prawe, a potem na lewe ramię kąta. Pomiary wpisaliśmy do dziennika pomiaru kątów. Jeśli zero podziału limbusa znajdowało się między ramionami kąta, to do odczytu dodaliśmy wartość kąta pełnego czyli 400 gradów.

-    Obliczanie współrzędnych punktów osnowy pomiarowej dokonaliśmy na podstawie dziennika pomiaru kątów, dziennika pomiaru długości boków oraz obliczonego azymutu ze znanych współrzędnych dwóch punktów I rzędu . Współrzędne te odczytaliśmy z opisów topograficznych otrzymanych na początku praktyk.

•    Pomiary szczegółów terenowych.

Dzięki tachimetrowi mogliśmy zastosować metodę biegunową do zdjęcia szczegółów terenowych. Tachimetr jest instrumentem który jednocześnie mierzy kąt poziomy, odległość do szczegółu oraz przewyższenie.

Scentrowaliśmy instrument nad punktem osnowy z którego chcieliśmy dokonywać pomiarów, znaleźliśmy na kole poziomym kąt 0, nacisnęliśmy sprzęg i najechaliśmy na tyczkę ustawioną nad sąpiednim punktem osnowy, zwolniliśmy sprzęg i już mogliśmy dokonywać pomiarów pikiet. Najechaliśmy krzyżem siatki nitek na zero łaty tachimetrycznej, dzięki górnej nitce można obliczyć odległość, zaś dzięki nitkom ukośnym przewyższenia, kąt poziomy odczytujemy na kole poziomym. Pomiary zapisane zostały w dzienniku tach i metrycznym.

1.3 Pomiary wysokościowe

•    niwelacja punktów osnowy szczegółowej

-    Aby obliczyć wysokości punktów osnowy został założony ciqg niwelacyjny otwarty od repera państwowego znajdującego się przy Szkole Podstawowej nr 60 przy ul.Chłopskiej (mo on wysokość 13,669 m.n.p.m) poprzez punkty naszej osnowy, aź do drugiego repera państwowego znajdującego się na budynku mieszkalnym przy ul. Wejhera 7 (ma on wysokość 8,992 m.n.p.m). Do pomiarów użyliśmy niwelatora ze statywem, dwóch żabek, dwóch łat oraz kamizelek odblaskowych zapewniających bezpieczeństwo, gdyż na trasie ciągu niwelacyjnego były również ulice.

Zastosowaliśmy niwelację geometryczną ze środka, aby uniknąć błędu wynikającego z kulistości ziemi, a odległości celowych były niezbyt duże, aby nasze pomiary były jak najbardziej szczegółowe, gdyż odczytów z łat dokonywaliśmy z dokładnością do 1 mm.

•    Niwelacja powierzchniowa

-    Znając wysokości punktów osnowy mogliśmy obliczyć wysokości szczegółów terenowych na podstawie pomierzonych przewyższeń, których dokonaliśmy uprzednio przy uZyciu tachimetru.
