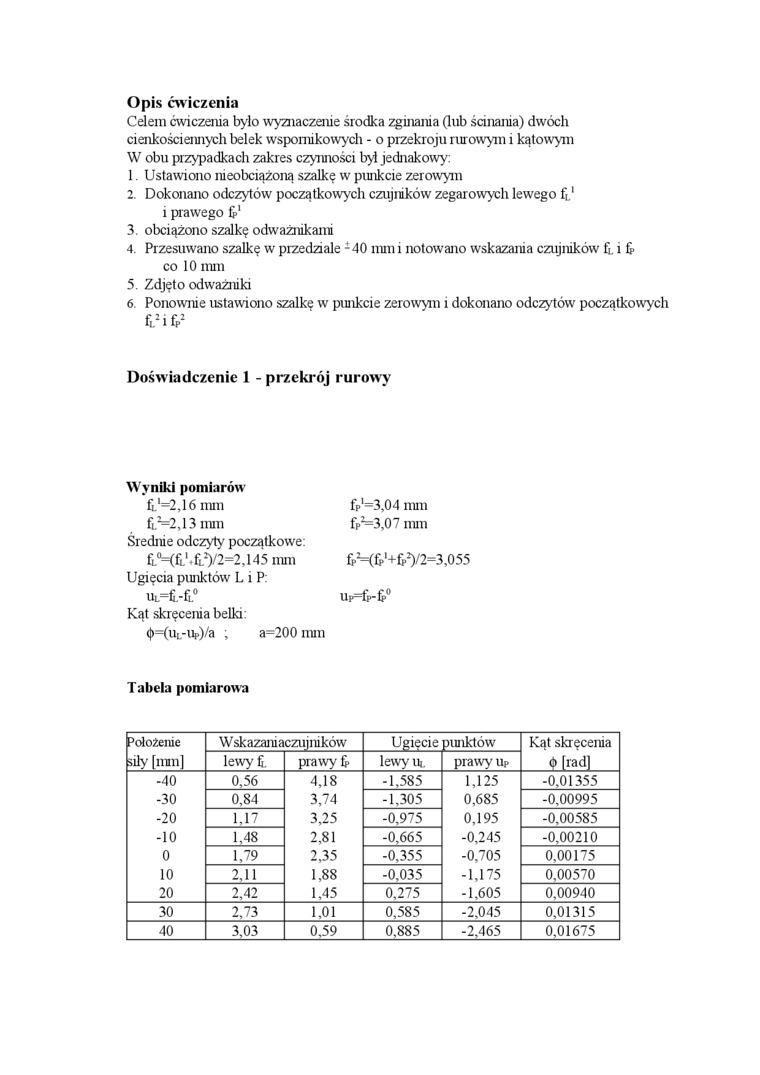

Opis ćwiczenia

Celem ćwiczenia było wyznaczenie środka zginania (lub ścinania) dwóch cienkościennych belek wspornikowych - o przekroju rurowym i kątowym W obu przypadkach zakres czynności byi jednakowy:

1.    Ustawiono nieobciążoną szalkę w punkcie zerowym

2.    Dokonano odczytów początkowych czujników zegarowych lewego fi.¹

i prawego fi.¹

3.    obciążono szalkę odważnikami

4.    Przesuwano szalkę w przedziale -40 mm i notowano wskazania czujników fi. i &

co 10 mm

5.    Zdjęto odważniki

6.    Ponownie ustawiono szalkę w punkcie zerowym i dokonano odczytów początkowych fi.² i fp²

Doświadczenie 1 - przekrój rurowy

Wyniki pomiarów

f_P‘=3,04 mm fp²=3,07 mm

f_?HV⁺fry2=3,055

Up⁼fp-fi>⁰

fL'=2,16 mm fi>2,13mm

Średnie odczyty początkowe: fL°=(fL ♦ fiźy 2=2,145 mm Ugięcia punktów L i P: u_L=fi.-fi°

Kąt skręcenia belki:

Ó=(u_L-Up)/a ;    a=200 mm

Tabela pomiarowa

Położenie	Wskazaiuaczujników		Ugięcie	punktów	Kąt skręcenia
siły [mm]	lewy fi.	prawy fi.	lewy Ul	prawy Up	Ó [radl
-40	0,56	4,18	-1,585	1,125	-0,01355
-30	0,84	3,74	-1,305	0,685	-0,00995
-20	M7	3,25	-0,975	0,195	-0,00585
-10	1,48	2,81	-0,665	-0,245	-0,00210
0	1,79	2,35	-0,355	-0,705	0,00175
10	2,11	1,88	-0,035	-1,175	0,00570
20	2,42	1,45	0,275	-1,605	0,00940
30	2,73	1,01	0,585	-2,045	0,01315
40	3,03	0,59	0,885	-2,465	0,01675
