1.    Polega na utworzeniu takiego wzmacniacza, który dla jednej ściśle określonej częstotliwości sygnału miałby wzmocnienie równe nieskończoności (generator sprzężemowy).

2.    Polega na odtłumiemu rzeczywistego obwodu rezonansowego LC elementem o ujemnej rezystancji (generator dwójkowy) celem skompensowania rezystancji strat. Sposób ten wykorzystywany jest głównie w zakresie wielkich częstotliwości.

11.2. WZMACNIACZ JAKO GENERATOR. WARUNKI GENERACJI.

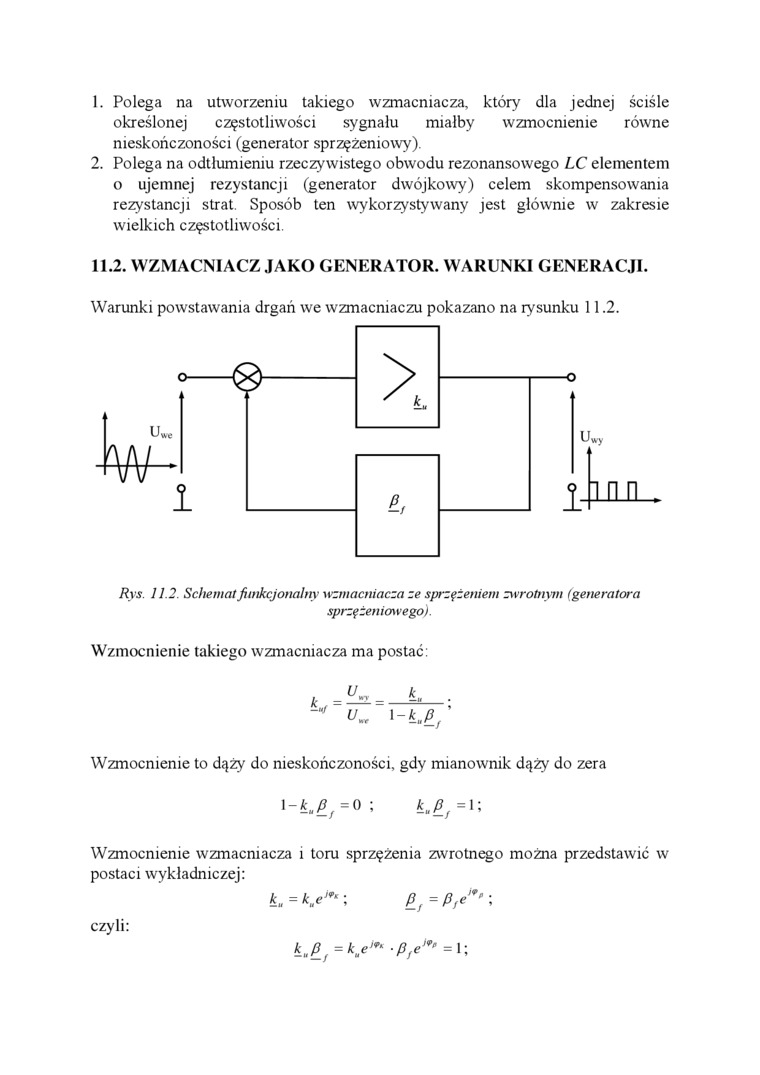

Warunki powstawania drgań we wzmacniaczu pokazano na rysunku 11.2.

Rys. 11.2. Schemat fimkcjonalny wzmacniacza ze sprzężeniem zwrotnym (generatora sprzęieniowego).

Wzmocnienie takiego wzmacniacza ma postać:

.    k„

l-k.fi,

Wzmocnienie to dąży do nieskończoności, gdy mianownik dąży do zera \-k_ufi_f=0 ;    k_up_f=\\

Wzmocnienie wzmacniacza i toru sprzężenia zwrotnego można przedstawić w postaci wykładniczej:

Ł    P_f=fi_fe^,9'\

czyli:
