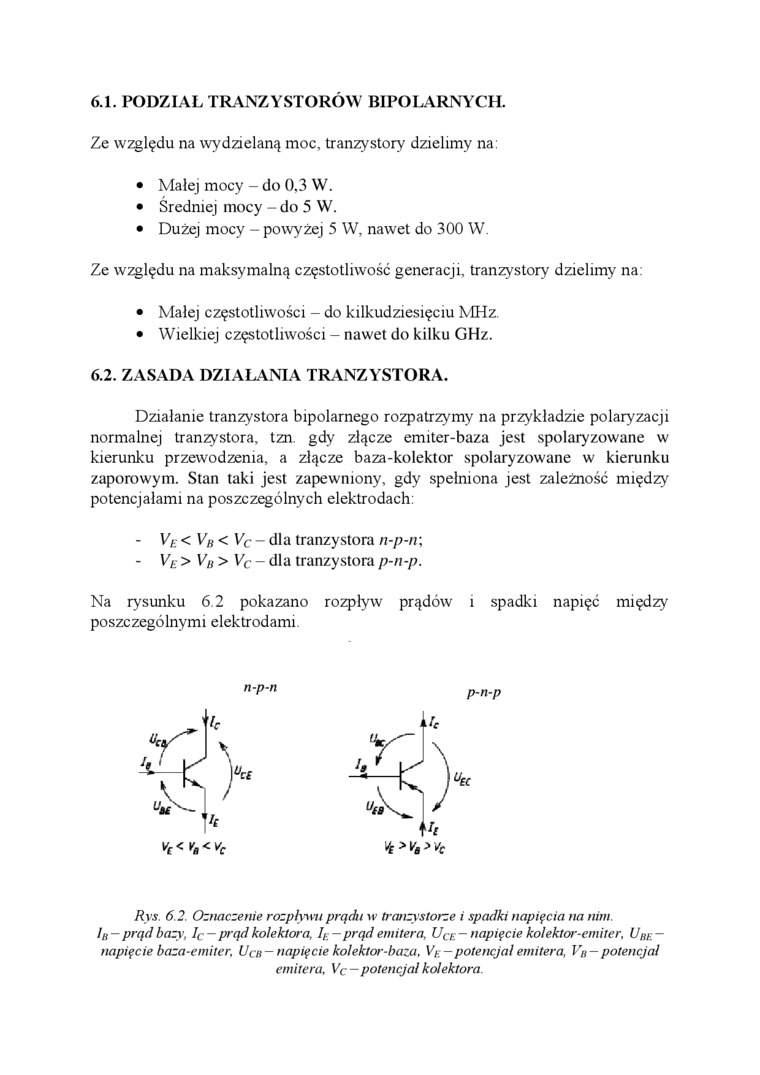

6.1. PODZIAŁ TRANZYSTORÓW BIPOLARNYCH.

Ze względu na wydzielaną moc, tranzystory dzielimy na:

•    Małej mocy - do 0,3 W.

•    Średniej mocy - do 5 W.

•    Dużej mocy - powyżej 5 W, nawet do 300 W.

Ze względu na maksymalną częstotliwość generacji, tranzystory dzielimy na:

•    Małej częstotliwości - do kilkudziesięciu MHz.

•    Wielkiej częstotliwości - nawet do kilku GHz.

6.2. ZASADA DZIAŁANIA TRANZYSTORA.

Działanie tranzystora bipolarnego rozpatrzymy na przykładzie polaryzacji normalnej tranzystora, tzn. gdy złącze emiter-baza jest spolaryzowane w kierunku przewodzenia, a złącze baza-kolektor spolaryzowane w kierunku zaporowym. Stan taki jest zapewniony, gdy spełniona jest zależność między potencjałami na poszczególnych elektrodach:

-    VE <Vh<Vc~ dla tranzystora n-p-n\

-    Vg > VH>VC- dla tranzystora p-n-p.

Na rysunku 6.2 pokazano rozpływ prądów i spadki napięć między poszczególnymi elektrodami.

Rys. 6.2. Oznaczenie rozpływ* prądu w tranzystorze i spadki napięcia na nim.

Ib ~ prąd bazy, Ic - prąd kolektora, IE - prąd emitera, UCE - napięcie kolektor-emiter, U be -napięcie baza-emiter, Uch — napięcie kolektor-baza, VE—potencjał emitera, F« — potencjał emitera, Vc—potencjał kolektora.
