6.1. PODZIAŁ TRANZYSTORÓW BIPOLARNYCH.

Ze względu na wydzielaną moc, tranzystory dzielimy na:

•    Małej mocy - do 0,3 W.

•    Średniej mocy - do 5 W.

•    Dużej mocy - powyżej 5 W, nawet do 300 W.

Ze względu na maksymalną częstotliwość generacji, tranzystory dzielimy na:

•    Małej częstotliwości - do kilkudziesięciu MHz.

•    Wielkiej częstotliwości - nawet do kilku GHz.

6.2. ZASADA DZIAŁANIA TRANZYSTORA.

Działanie tranzystora bipolarnego rozpatrzymy na przykładzie polaryzacji normalnej tranzystora, tzn. gdy złącze emiter-baza jest spolaryzowane w kierunku przewodzenia, a złącze baza-kolektor spolaryzowane w kierunku zaporowym. Stan taki jest zapewniony, gdy spełniona jest zależność między potencjałami na poszczególnych elektrodach:

-    Ve < Vb < Vc - dla tranzystora n-p-n;

-    v_E>V_B>Vc- dla tranzystora p-n-p.

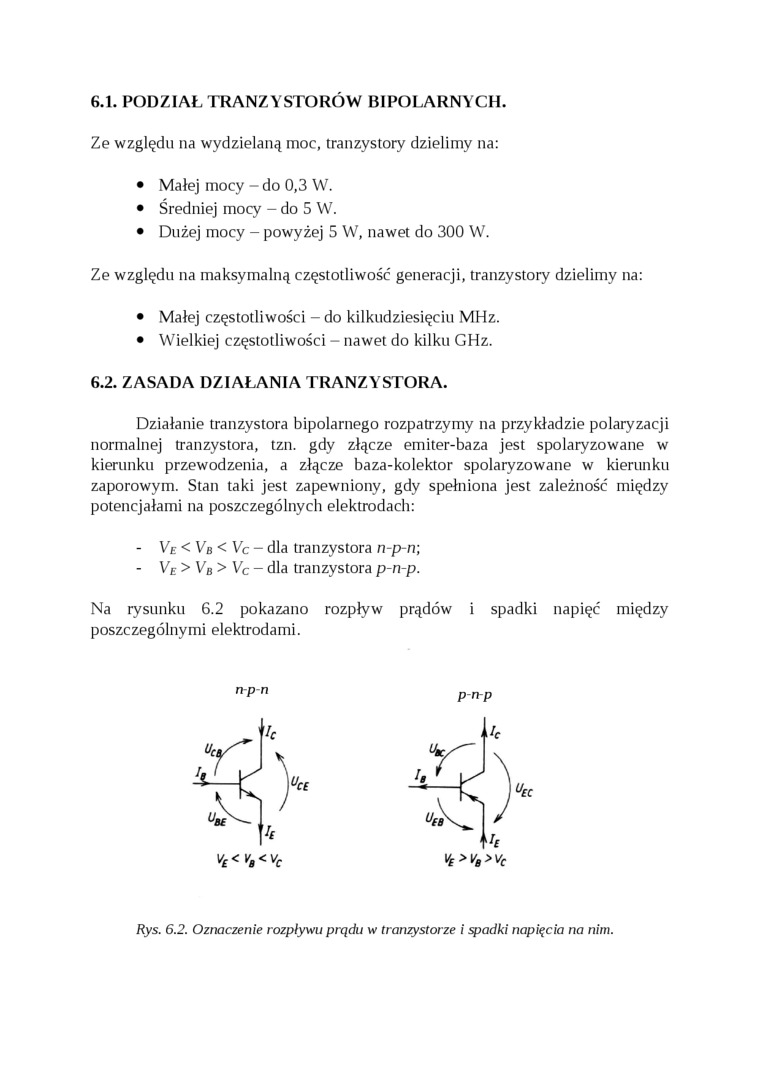

Na rysunku 6.2 pokazano rozpływ prądów i spadki napięć między poszczególnymi elektrodami.

n-p-n

p-n-p

Rys. 6.2. Oznaczenie rozpływu prądu w tranzystorze i spadki napięcia na nim.
