07 $
kanał A — kanał B
Oscyloskop

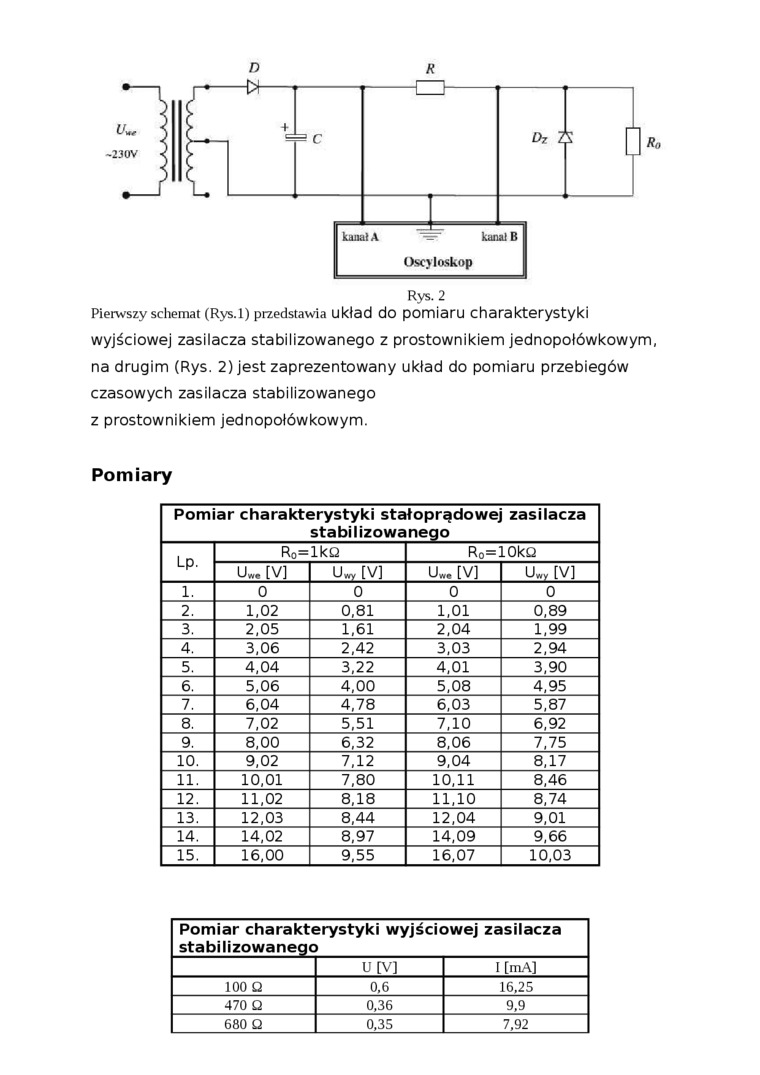

Rys. 2
Pierwszy schemat (Rys.i) przedstawia układ do pomiaru charakterystyki wyjściowej zasilacza stabilizowanego z prostownikiem jednopotówkowym, na drugim (Rys. 2) jest zaprezentowany układ do pomiaru przebiegów czasowych zasilacza stabilizowanego z prostownikiem jednopotówkowym.
Pomiar charakterystyki stałoprądowej zasilacza stabilizowanego | ||||
Lp. |
R0=lkQ |
Ro=10kQ | ||
U„. [V] |
LU [V] |
U„. [V] |
U„v [V] | |
1. |
0 |
0 |
0 |
0 |
2. |
1,02 |
0,81 |
1,01 |
0,89 |
3. |
2,05 |
1,61 |
2,04 |
1,99 |
4. |
3,06 |
2,42 |
3,03 |
2,94 |
5. |
4,04 |
3,22 |
4,01 |
3,90 |
6. |
5,06 |
4,00 |
5,08 |
4,95 |
7. |
6,04 |
4,78 |
6,03 |
5,87 |
8. |
7,02 |
5,51 |
7,10 |
6,92 |
9. |
8,00 |
6,32 |
8,06 |
7,75 |
10. |
9,02 |
7,12 |
9,04 |
8,17 |
11. |
10,01 |
7,80 |
10,11 |
8,46 |
12. |
11,02 |
8,18 |
11,10 |
8,74 |
13. |
12,03 |
8,44 |
12,04 |
9,01 |
14. |
14,02 |
8,97 |
14,09 |
9,66 |
15. |
16,00 |
9,55 |
16,07 |
10,03 |
Pomiar charakterystyki wyjściowej zasilacza stabilizowanego | ||
U[V] |
I [mA] | |
100 Q |
0,6 |
16,25 |
470 Q |
0,36 |
9,9 |
680 Q |
0,35 |
7,92 |
