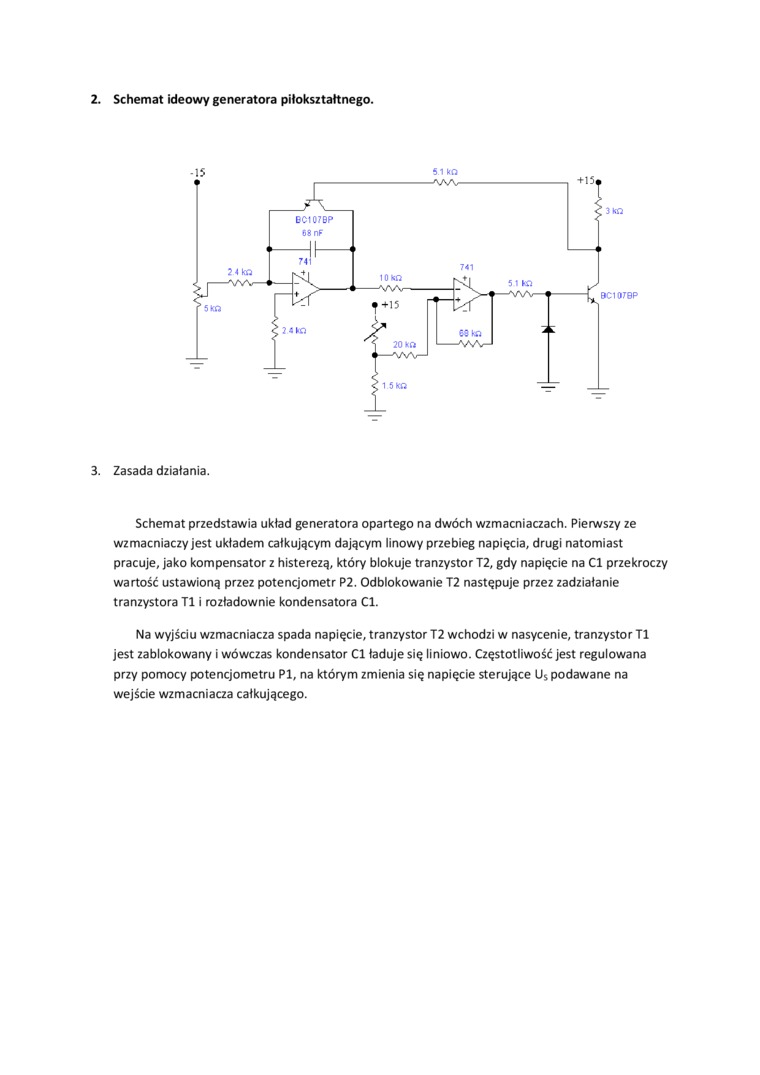

2. Schemat ideowy generatora piłokształtnego.

3. Zasada działania.

Schemat przedstawia układ generatora opartego na dwóch wzmacniaczach. Pierwszy ze wzmacniaczy jest układem całkującym dającym linowy przebieg napięcia, drugi natomiast pracuje, jako kompensator z histerezą, który blokuje tranzystor T2, gdy napięcie na Cl przekroczy wartość ustawioną przez potencjometr P2. Odblokowanie T2 następuje przez zadziałanie tranzystora Tl i rozładownie kondensatora Cl.

Na wyjściu wzmacniacza spada napięcie, tranzystor T2 wchodzi w nasycenie, tranzystor Tl jest zablokowany i wówczas kondensator Cl ładuje się liniowo. Częstotliwość jest regulowana przy pomocy potencjometru PI, na którym zmienia się napięcie sterujące U$ podawane na wejście wzmacniacza całkującego.
