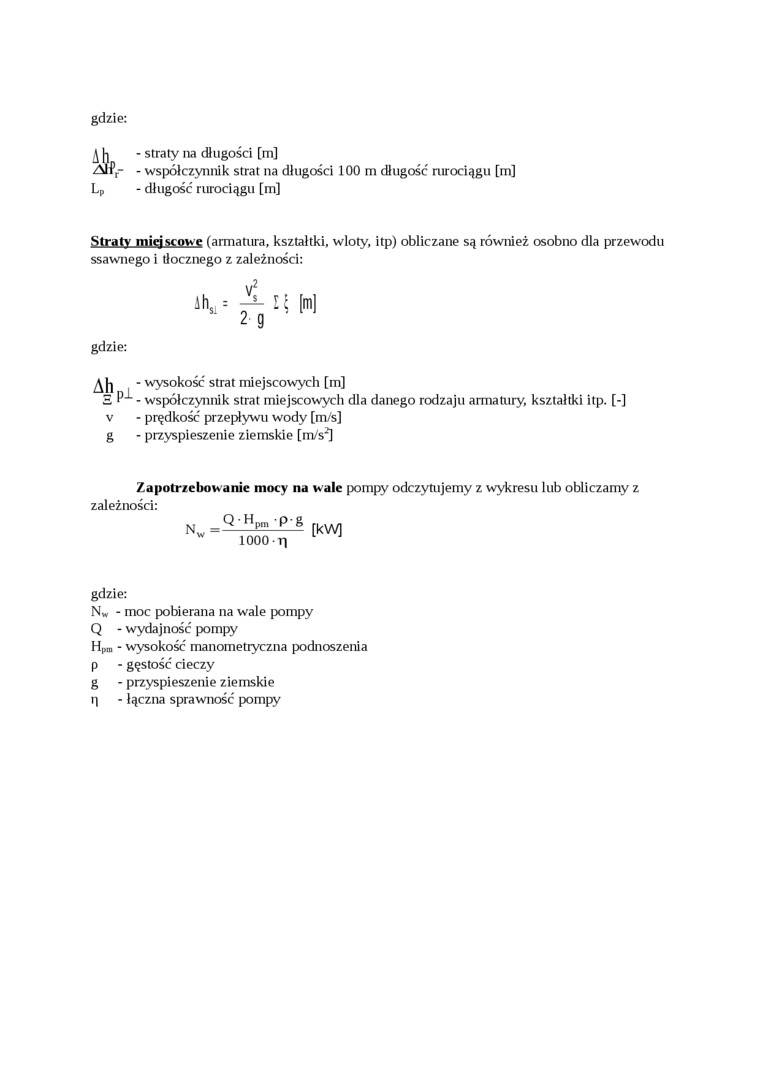

gdzie:


-    straty na długości [m]

-    współczynnik strat na długości 100 m długość rurociągu [m]

-    długość rurociągu [m]

Straty miejscowe (armatura, kształtki, wloty, itp) obliczane są również osobno dla przewodu ssawnego i tłocznego z zależności:


gdzie:

Ah„ - wysokość strat miejscowych [m]

E - współczynnik strat miejscowych dla danego rodzaju armatury, kształtki itp. [-] v    - prędkość przepływu wody [m/s]

g    - przyspieszenie ziemskie [m/s2]

Zapotrzebow anie mocy na wale pompy odczytujemy z wykresu lub obliczamy z zależności:

N QHpm


[kW]


Pg

1000 n

gdzie:

Nw - moc pobierana na wale pompy

Q - wydajność pompy

Hpm - wysokość manometryczna podnoszenia

p - gęstość cieczy

g - przyspieszenie ziemskie

H - łączna sprawność pompy
