Stolarka okienna i drzwiowa E

1,100

4,60

12,20

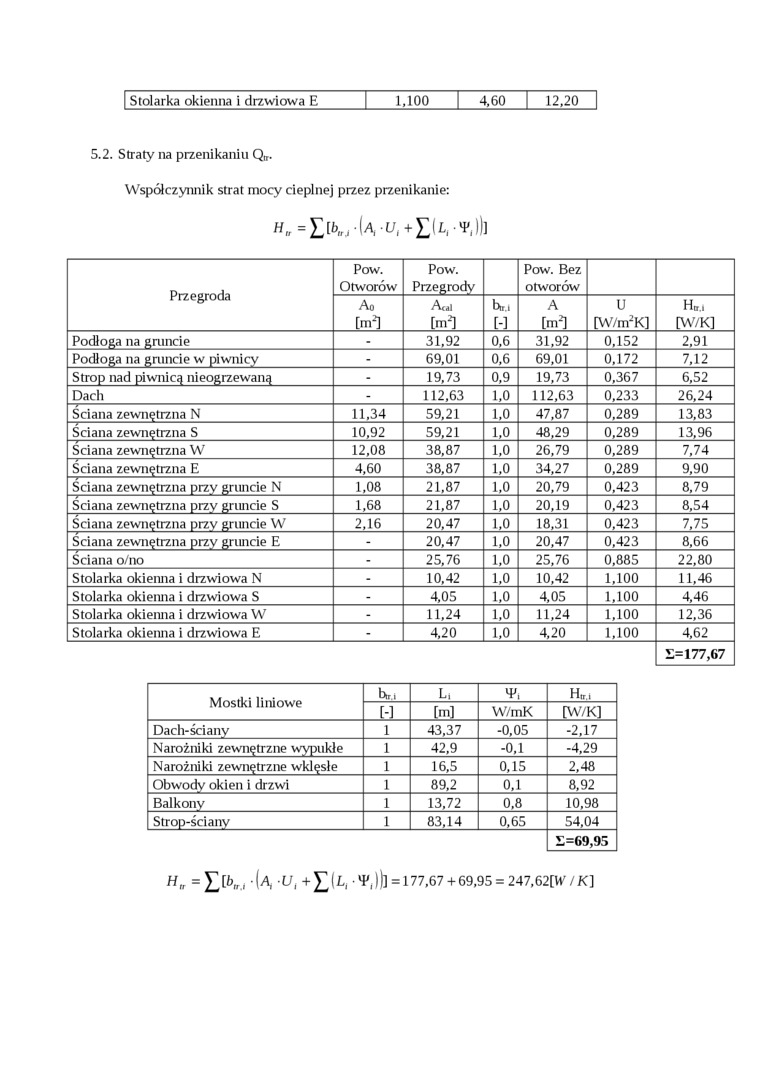

5.2. Straty na przenikaniu Q„.

Współczynnik strat mocy cieplnej przez przenikanie:

Przegroda	Pow. Otworów	Pow. Przegrody		Pow. Bez otworów
	Ao [m^2]	A«1 [m^2]	btr.i [-]	3 >	U [W/nrK]	Hn, [W/K]
Podłoga na gruncie	-	31,92	0,6	31,92	0,152	2,91
Podłoga na gruncie w piwnicy	-	69,01	0,6	69,01	0,172	7,12
Strop nad piwnicą nieogrzewaną	-	19,73	0,9	19,73	0,367	6,52
Dach	-	112,63	1,0	112,63	0,233	26,24
Ściana zewnętrzna N	11,34	59,21	1.0	47,87	0,289	13,83
Ściana zewnętrzna S	10,92	59,21	1,0	48,29	0,289	13,96
Ściana zewnętrzna W	12,08	38,87	1,0	26,79	0,289	7,74
Ściana zewnętrzna E	4,60	38,87	1,0	34,27	0,289	9,90
Ściana zewnętrzna przv gruncie N	1,08	21,87	1.0	20,79	0,423	8,79
Ściana zewnętrzna przy gruncie S	1,68	21,87	1,0	20,19	0,423	8,54
Ściana zewnętrzna przv gruncie W	2,16	20,47	1,0	18,31	0,423	7,75
Ściana zewnętrzna przy gruncie E	-	20,47	1,0	20,47	0,423	8,66
Ściana o/no	-	25,76	1,0	25,76	0,885	22,80
Stolarka okienna i drzwiowa N	-	10,42	1,0	10,42	1,100	11,46
Stolarka okienna i drzwiowa S	-	4,05	1,0	4,05	1,100	4,46
Stolarka okienna i drzwiowa W	-	11,24	1,0	11,24	1,100	12,36
Stolarka okienna i drzwiowa E	-	4,20	1,0	4,20	1,100	4,62
						2=177,67

Mostki liniowe	ba.	Li	^yV,	Ha,
	[-1	[m]	W/mK	[W/K]
Dach-ściany		43,37	-0,05	-2,17
Narożniki zewnętrzne wypukłe	1	42,9	-0,1	-4,29
Narożniki zewnętrzne wklęsłe	1	16,5	0,15	2,48
Obwody okien i drzwi	1	89,2	0.1	8,92
Balkony	1	13,72	0.8	10,98
Strop-ściany	1	83,14	0,65	54,04
				2=69,93

= E^[iv. • (a "u, + E• ^Łi ■⁴*.)h = 177.67 + 69,95 = 247,62[U' /K]
