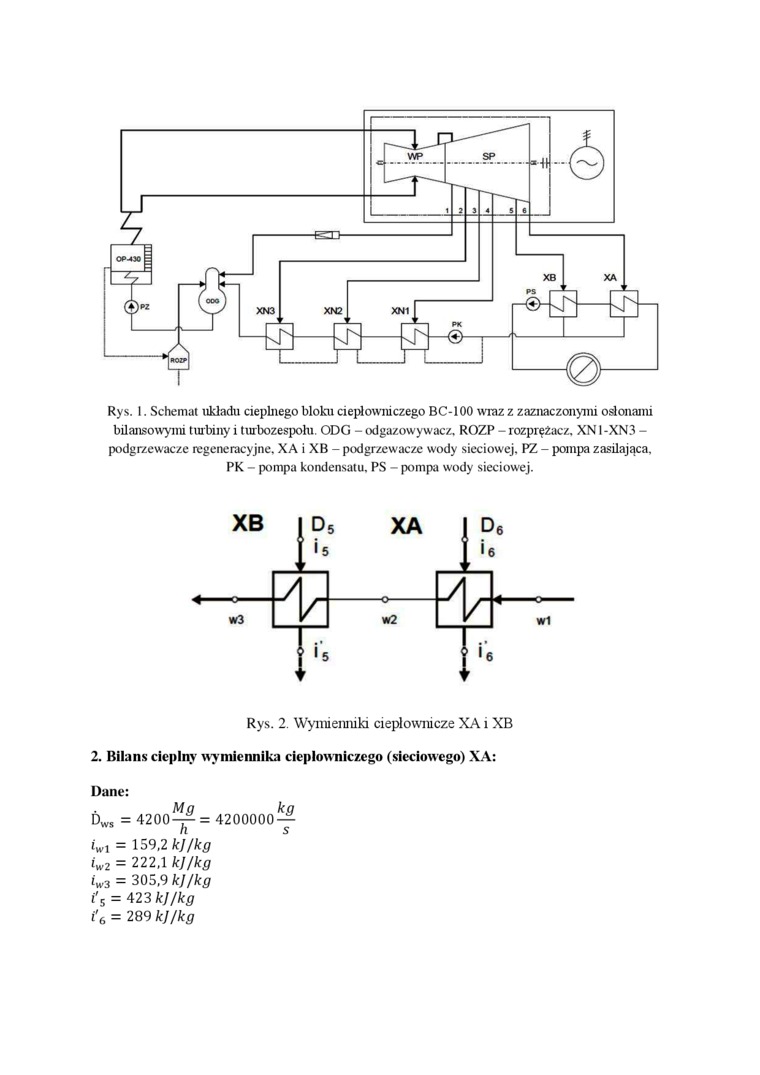

Rys. 1. Schemat układu cieplnego bloku ciepłowniczego BC-100 wraz z zaznaczonymi osłonami bilansowymi turbiny i turbozespołu. ODG - odgazowywacz. ROZP - rozprężacz. XN1-XN3 -podgrzewacze regeneracyjne. XA i XB - podgrzewacze wody sieciowej, PZ - pompa zasilająca. PK - pompa kondensatu, PS - pompa wody sieciowej.
Rys. 2. Wymienniki ciepłownicze XA i XB 2. Bilans cieplny wymiennika ciepłowniczego (sieciowego) XA: Dane:
Dws = 4200—p- = 4200000 — s h s
iwi = 159.2 kj/kg iw2 = 222.1 kj/kg iw3 = 305,9 kj/kg i'5 = 423 kj/kg t'6 = 289/r///r<7
