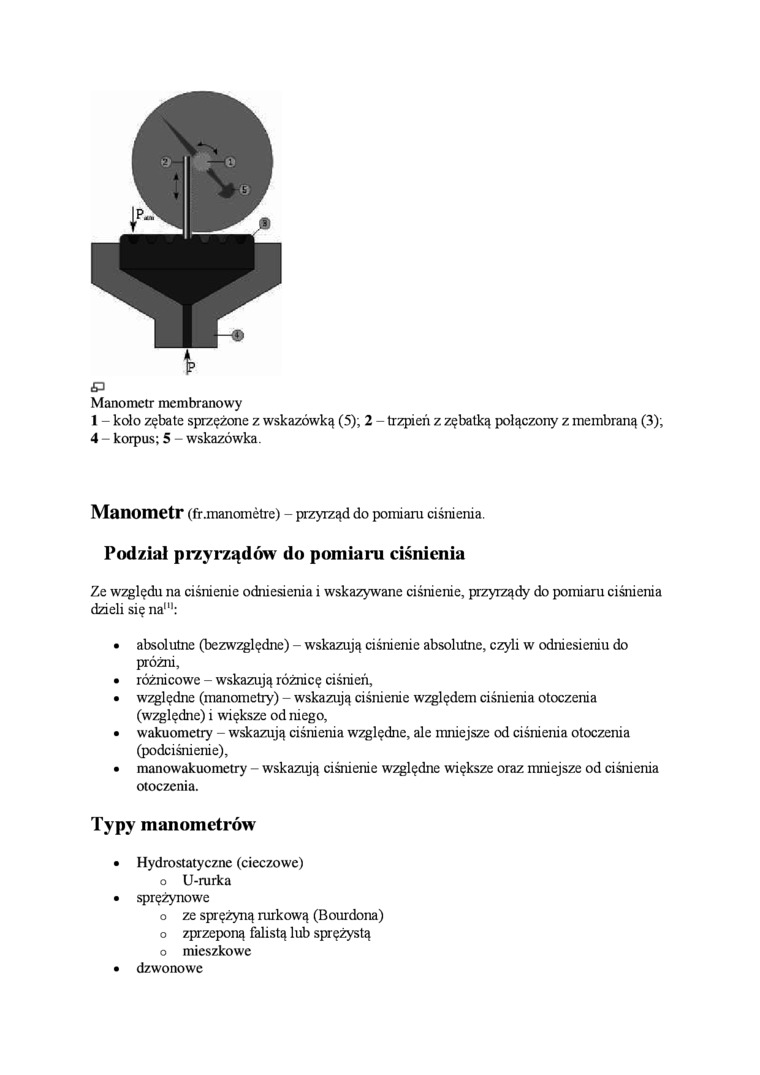

Manometr membranowy

1 - koło zębate sprzężone z wskazówką (5); 2 - trzpień z zębatką połączony z membraną (3); 4 - korpus; 5 - wskazówka.

Manometr (fr.manomćtre) - przyrząd do pomiaru ciśnienia.

Podział przyrządów do pomiaru ciśnienia

Ze względu na ciśnienie odniesienia i wskazywane ciśnienie, przyrządy do pomiaru ciśnienia dzieli się na¹¹¹:

•    absolutne (bezwzględne) - wskazują ciśnienie absolutne, czyli w odniesieniu do próżni,

•    różnicowe - wskazują różnicę ciśnień,

•    względne (manometry) - wskazują ciśnienie względem ciśnienia otoczenia (względne) i większe od niego,

•    wakuometry - wskazują ciśnienia względne, ale mniejsze od ciśnienia otoczenia (podciśnienie),

•    manowakuometry - wskazują ciśnienie względne większe oraz mniejsze od ciśnienia otoczenia.

Typy manometrów

•    Hydrostatyczne (cieczowe)

o U-rurka

•    sprężynowe

o ze sprężyną rurkową (Bourdona) o zprzeponą falistą lub sprężystą o mieszkowe

•    dzwonowe
