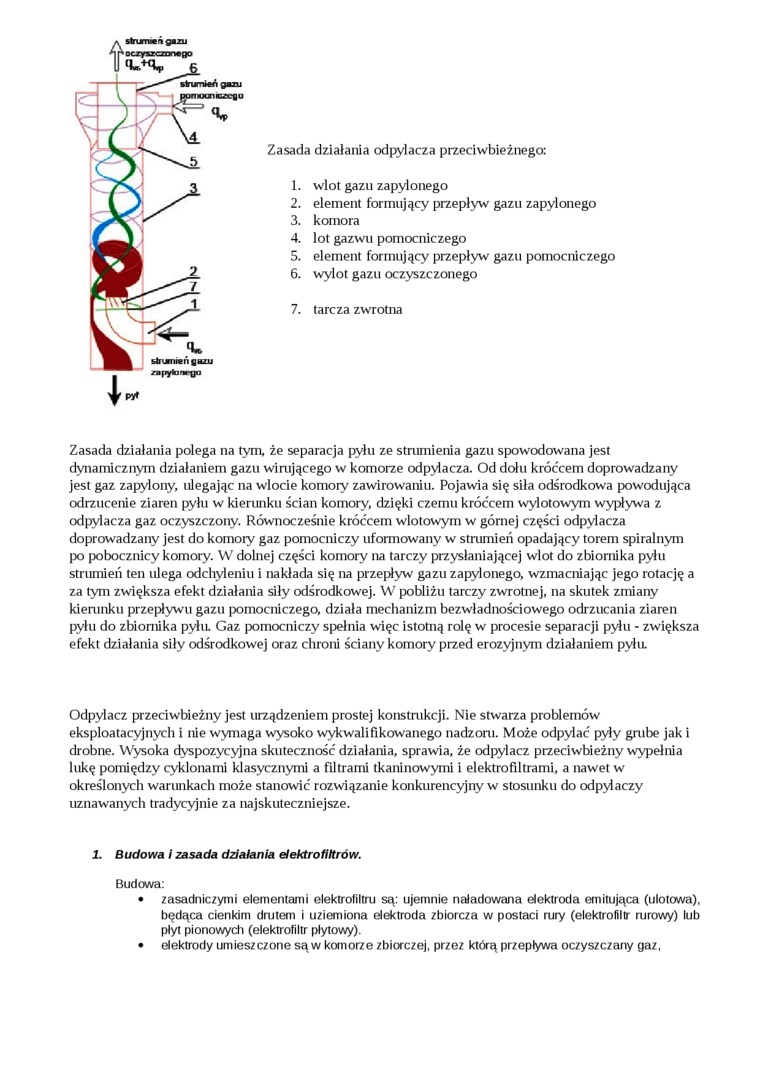

Zasada działania odpylacza przeciwbieżnego:

1.	wlot gazu zapylonego
2.	element formujący przepływ gazu	zapylonego
3.	komora
4.	lot gazwu pomocniczego
5.	element formujący przepływ gazu	pomocniczego
6.	wylot gazu oczyszczonego
7.	tarcza zwrotna

Zasada działania polega na tym, że separacja pyłu ze strumienia gazu spowodowana jest dynamicznym działaniem gazu wirującego w komorze odpylacza. Od dołu króćcem doprowadzany jest gaz zapylony, ulegając na wlocie komory zawirowaniu. Pojawia się siła odśrodkowa powodująca odrzucenie ziaren pyłu w kierunku ścian komory, dzięki czemu króćcem wylotowym wypływa z odpylacza gaz oczyszczony. Równocześnie króćcem wlotowym w górnej części odpylacza doprowadzany jest do komory gaz pomocniczy uformowany w strumień opadający torem spiralnym po pobocznicy komory. W dolnej części komory na tarczy przysłaniającej wlot do zbiornika pyłu strumień ten ulega odchyleniu i nakłada się na przepływ gazu zapylonego, wzmacniając jego rotację a za tym zwiększa efekt działania siły odśrodkowej. W pobliżu tarczy zwrotnej, na skutek zmiany kierunku przepływu gazu pomocniczego, działa mechanizm bezwładnościowego odrzucania ziaren pyłu do zbiornika pyłu. Gaz pomocniczy spełnia więc istotną rolę w procesie separacji pyłu - zwiększa efekt działania siły odśrodkowej oraz chroni ściany komory przed erozyjnym działaniem pyłu.

Odpylacz przeciwbieżny jest urządzeniem prostej konstrukcji. Nie stwarza problemów eksploatacyjnych i nie wymaga wysoko wykwalifikowanego nadzoru. Może odpylać pyły grube jak i drobne. Wysoka dyspozycyjna skuteczność działania, sprawia, że odpylacz przeciwbieżny wypełnia lukę pomiędzy cyklonami klasycznymi a filtrami tkaninowymi i elektrofiltrami, a nawet w określonych warunkach może stanowić rozwiązanie konkurencyjny w stosunku do odpyiaczy uznawanych tradycyjnie za najskuteczniejsze.

1. Budowa i zasada działania elektro fi Krów.

Budowa:

•    zasadniczymi elementami elektrofiltru są: ujemnie naładowana elektroda emitująca (ulotowa), będąca cienkim drutem i uziemiona elektroda zbiorcza w postaci rury (elektrofiltr rurowy) lub płyt pionowych (elektrofiltr płytowy).

•    elektrody umieszczone są w komorze zbiorczej, przez którą przepływa oczyszczany gaz,
