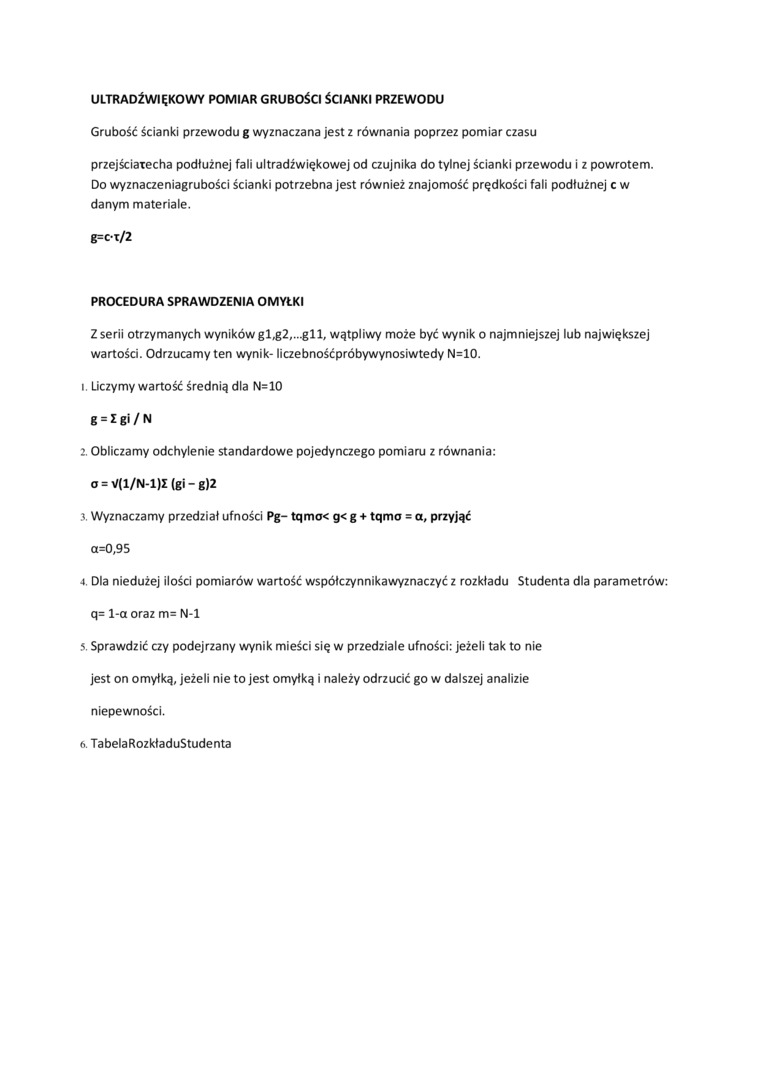

ULTRADŹWIĘKOWY POMIAR GRUBOŚCI ŚCIANKI PRZEWODU

Grubość ścianki przewodu g wyznaczana jest z równania poprzez pomiar czasu

przejściatecha podłużnej fali ultradźwiękowej od czujnika do tylnej ścianki przewodu i z powrotem. Do wyznaczeniagrubości ścianki potrzebna jest również znajomość prędkości fali podłużnej c w danym materiale.

g=ct/2

PROCEDURA SPRAWDZENIA OMYŁKI

Z serii otrzymanych wyników gl,g2,...gil, wątpliwy może być wynik o najmniejszej lub największej wartości. Odrzucamy ten wynik- liczebnośćpróbywynosiwtedy N=10.

i Liczymy wartość średnią dla N=10

g = Igi/N

2. Obliczamy odchylenie standardowe pojedynczego pomiaru z równania: o = V(1/N-1)I (gi - g)2

,v Wyznaczamy przedział ufności Pg- tqmo< g< g + tqmo = a, przyjąć

ct=0,95

4    Dla niedużej ilości pomiarów wartość współczynnikawyznaczyć z rozkładu Studenta dla parametrów: q= 1-a oraz m= N-l

5    Sprawdzić czy podejrzany wynik mieści się w przedziale ufności: jeżeli tak to nie jest on omyłką, jeżeli nie to jest omyłką i należy odrzucić go w dalszej analizie niepewności.

6. TabelaRozkładuStudenta
