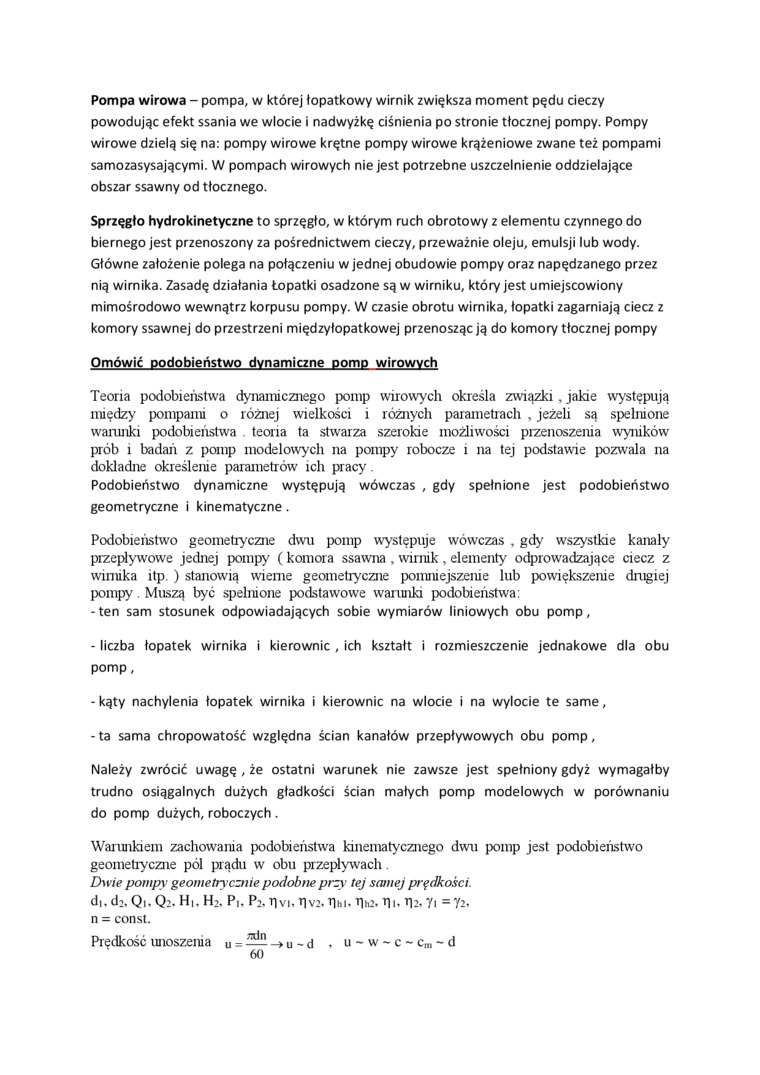

Pompa wirowa - pompa, w której łopatkowy wirnik zwiększa moment pędu cieczy powodując efekt ssania we wlocie i nadwyżkę ciśnienia po stronie tłocznej pompy. Pompy wirowe dzielą się na: pompy wirowe krętne pompy wirowe krążeniowe zwane też pompami samozasysającymi. W pompach wirowych nie jest potrzebne uszczelnienie oddzielające obszar ssawny od tłocznego.

Sprzęgło hydrokinetyczne to sprzęgło, w którym ruch obrotowy z elementu czynnego do biernego jest przenoszony za pośrednictwem cieczy, przeważnie oleju, emulsji lub wody. Główne założenie polega na połączeniu w jednej obudowie pompy oraz napędzanego przez nią wirnika. Zasadę działania Łopatki osadzone są w wirniku, który jest umiejscowiony mimośrodowo wewnątrz korpusu pompy. W czasie obrotu wirnika, łopatki zagarniają ciecz z komory ssawnej do przestrzeni międzyłopatkowej przenosząc ją do komory tłocznej pompy

Omówić podobieństwo dynamiczne pomp wirowych

Teoria podobieństwa dynamicznego pomp wirowych określa związki, jakie występują między pompami o różnej wielkości i różnych parametrach , jeżeli są spełnione warunki podobieństwa . teoria ta stwarza szerokie możliwości przenoszenia wyników prób i badań z pomp modelowych na pompy robocze i na tej podstawie pozwala na dokładne określenie parametrów ich pracy.

Podobieństwo dynamiczne występują wówczas , gdy spełnione jest podobieństwo geometryczne i kinematyczne.

Podobieństwo geometryczne dwu pomp występuje wówczas , gdy wszystkie kanały przepływowe jednej pompy (komora ssawna , wirnik, elementy odprowadzające ciecz z wirnika itp. ) stanowią wierne geometryczne pomniejszenie lub powiększenie drugiej pompy. Muszą być spełnione podstawowe warunki podobieństwa:

-    ten sam stosunek odpowiadających sobie wymiarów liniowych obu pomp,

-    liczba łopatek wirnika i kierownic , ich kształt i rozmieszczenie jednakowe dla obu pomp,

-    kąty nachylenia łopatek wirnika i kierownic na wlocie i na wylocie te same,

-    ta sama chropowatość względna ścian kanałów przepływowych obu pomp,

Należy zwrócić uwagę , że ostatni warunek nie zawsze jest spełniony gdyż wymagałby trudno osiągalnych dużych gładkości ścian małych pomp modelowych w porównaniu do pomp dużych, roboczych .

Warunkiem zachowania podobieństwa kinematycznego dwu pomp jest podobieństwo geometryczne pól prądu w obu przepływach.

Dwie pompy geometrycznie podobne przy tej samej prędkości. di,d2,Qi,Q2, Hi, H2, Pi, P2, t|vi. tiV2, tlhi, r|h2, Tli, t]2, Yi = Y2, n = const.

Prędkość unoszenia u - — -> u - d , u ~ w ~ c ~ c,„ - d 60
