101229
*Ucc

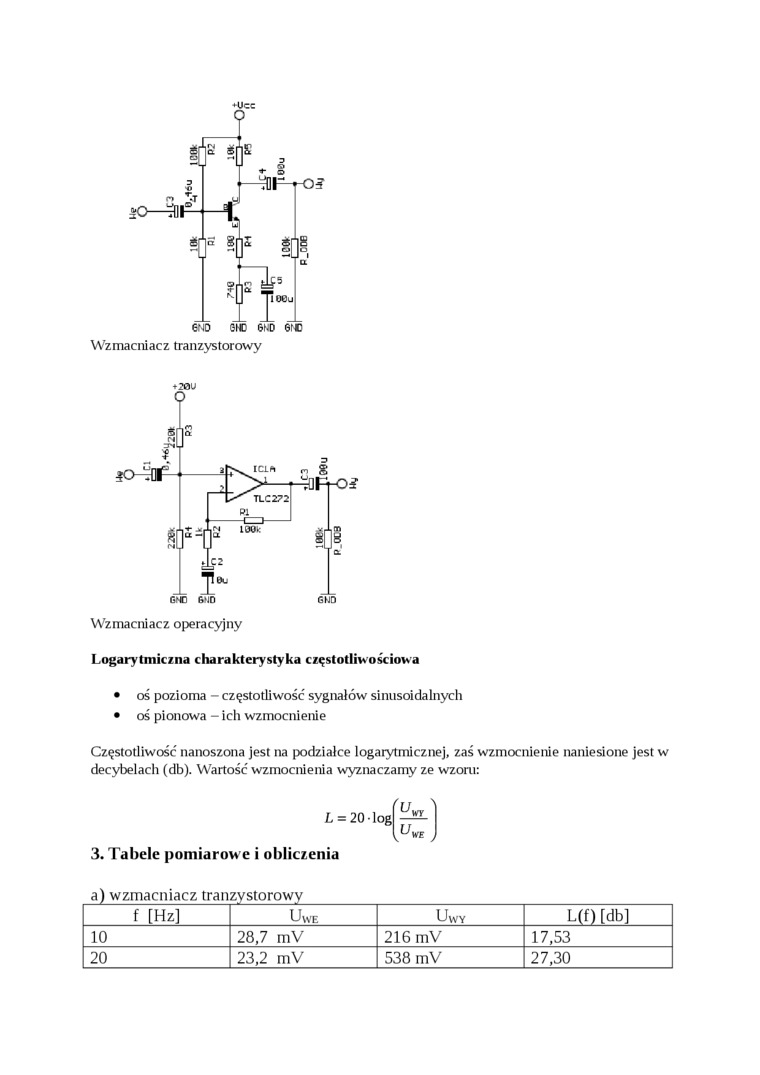

Wzmacniacz tranzystorowy
♦20U
Logarytmiczna charakterystyka częstotliwościowa
• oś pozioma - częstotliwość sygnałów sinusoidalnych
• oś pionowa - ich wzmocnienie
Częstotliwość nanoszona jest na podziałce logaiytmicznej, zaś wzmocnienie naniesione jest w decybelach (db). Wartość wzmocnienia wyznaczamy ze wzoru:
L = 20 log
a) wzmacniacz tranzystorowy
|
f [Hzl |
U\VE |
U\vy |
L(f) fdbl |
|
10 |
28,7 mV |
216 mV |
17,53 |
|
20 |
23,2 mV |
538 mV |
27,30 |
