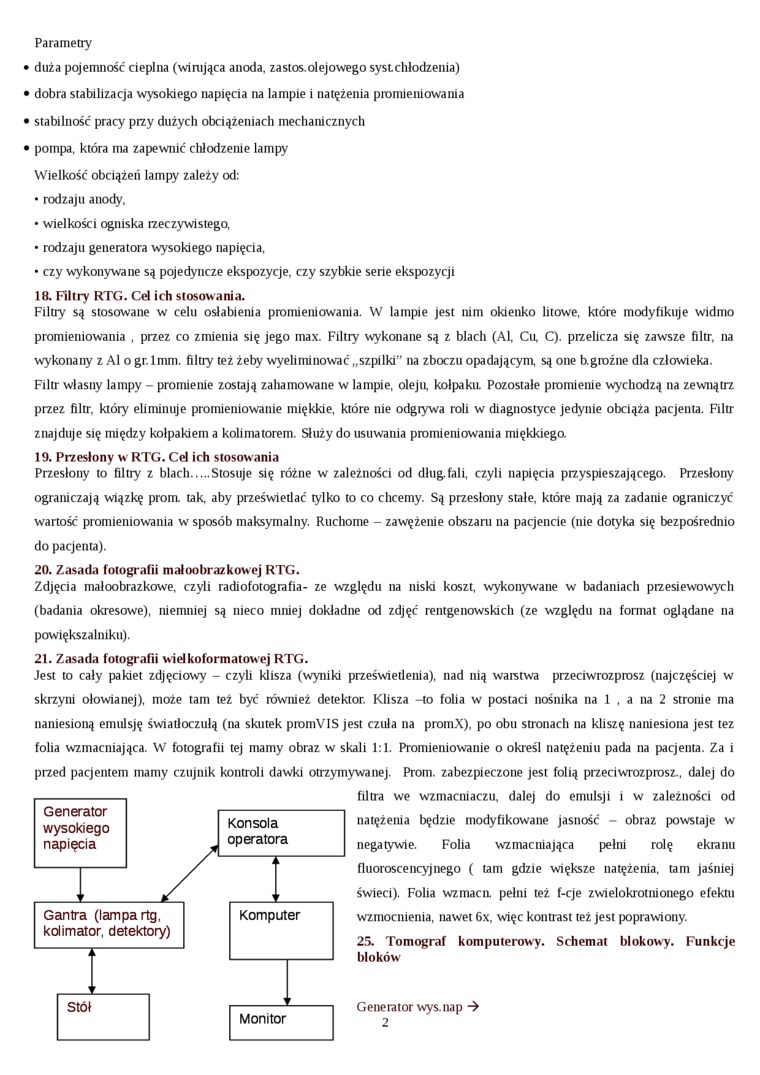

Parametry

duża pojemność cieplna (wimjąca anoda, zastos.olejowego systchłodzenia) dobra stabilizacja wysokiego napięcia na lampie i natężenia promieniowania stabilność pracy przy dużych obciążeniach mechanicznych pompa, która ma zapewnić chłodzenie lampy Wielkość obciążeń lampy zależy od:

•    rodzaju anody.

•    wielkości ogniska rzeczywistego,

•    rodzaju generatora wysokiego napięcia,

•    czy wykonywane są pojedyncze ekspozycje, czy szybkie serie ekspozycji

18.    Filtry RTG. Ceł ich stosowania.

Filtry są stosowane w celu osłabienia promieniowania. W lampie jest nim okienko litowe, które modyfikuje widmo promieniowania , przez co zmienia się jego max. Filtry wykonane są z blach (Al, Cu, C). przelicza się zawsze filtr, na wykonany z Al o gr. lmm. filtry też żeby wyeliminować „szpilki” na zboczu opadającym, są one b.grożne dla człowieka. Filtr własny lampy - promienie zostają zahamowane w lampie, oleju, kołpaku Pozostałe promienie wychodzą na zewnątrz przez filtr, który eliminuje promieniowanie miękkie, które nie odgtywa roli w diagnostyce jedynie obciąża pacjenta. Filtr znajduje się między kołpakiem a kolimatorem. Służy do usuwania promieniowania miękkiego

19.    Przesłony w RTG. Ceł ich stosowania

Przesłony to filtry z blach.....Stosuje się różne w zależności od dług.fali, czyli napięcia przyspieszającego. Przesłony

ograniczają wiązkę prom. tak, aby prześwietlać tylko to co chcemy. Są przesłony stałe, które mają za zadanie ograniczyć wartość promieniowania w sposób maksymalny. Ruchome - zawężenie obszaru na pacjencie (nie dotyka się bezpośrednio do pacjenta).

20.    Zasada fotografii małoobrazkowej RTG.

Zdjęcia małoobrazkowe, czyli radiofotografia- ze względu na niski koszt, wykonywane w badaniach przesiewowych (badania okresowe), niemniej są nieco mniej dokładne od zdjęć rentgenowskich (ze względu na format oglądane na powiększalniku).

21.    Zasada fotografii wielkoformatowej RTG.

Jest to cały pakiet zdjęciowy - czyli klisza (wyniki prześwietlenia), nad nią warstwa przeciwrozprosz (najczęściej w

skrzyni ołowianej), może tam też być również detektor. Klisza -to folia w postaci nośnika na 1 , a na 2 stronie ma

naniesioną emulsję światłoczułą (na skutek pnomVIS jest czuła na promX), po obu stronach na kliszę naniesiona jest tez

folia wzmacniająca. W fotografii tej mamy obraz w skali 1:1. Promieniowanie o określ natężeniu pada na pacjenta. Za i

przed pacjentem mamy czujnik kontroli dawki otrzymywanej. Prom. zabezpieczone jest folią przeciwrozprosz., dalej do

Generator wys.nap 2


filtra we wzmacniaczu, dalej do emulsji i w zależności od

natężenia będzie modyfikowane jasność - obraz powstaje w

negatywie. Folia wzmacniająca pełni rolę ekranu

fluoroscencyjnego ( tam gdzie większe natężenia, tam jaśniej

świeci). Folia wzmacn. pełni też f-cje zwielokrotnionego efekni

wzmocnienia, nawet 6x, więc kontrast też jest poprawiony.

25. Tomograf komputerowy. Schemat blokowy. Funkcje bloków
