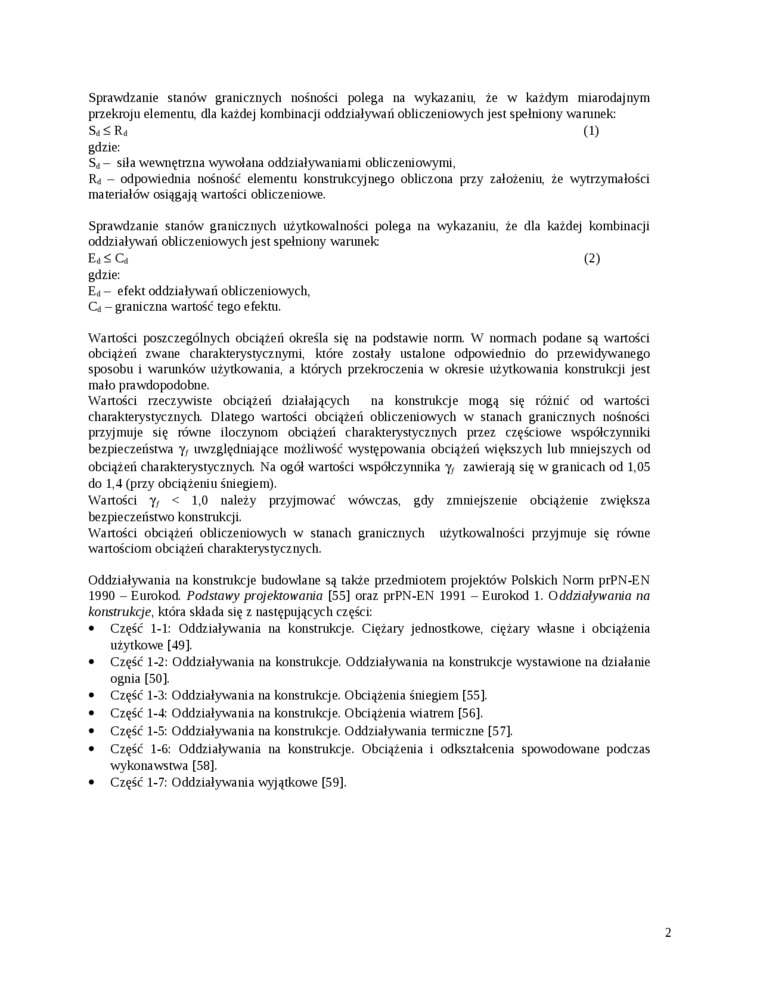

Sprawdzanie stanów granicznych nośności polega na wykazaniu, że w każdym miarodajnym przekroju elementu, dla każdej kombinacji oddziaływań obliczeniowych jest spełniony warunek:

Sd < Rd    (1)

gdzie:

Sd - siła wewnętrzna wywołana oddziaływaniami obliczeniowymi,

Rd - odpowiednia nośność elementu konstrukcyjnego obliczona przy założeniu, że wytrzymałości materiałów osiągają wartości obliczeniowe.

Sprawdzanie stanów granicznych użytkowałności polega na wykazaniu, że dla każdej kombinacji oddziaływań obliczeniowych jest spełniony warunek:

EdSCd    (2)

gdzie:

Ed - efekt oddziaływań obliczeniowych,

Cd - graniczna wartość tego efektu.

Wartości poszczególnych obciążeń określa się na podstawie norm. W noimach podane są wartości obciążeń zwane charakterystycznymi, które zostały ustalone odpowiednio do przewidywanego sposobu i warunków użytkowania, a których przekroczenia w okresie irżytkowania konstrukcji jest mało prawdopodobne.

Wartości rzeczywiste obciążeń działającycli na konstrukcje mogą się różnić od wartości charakterystycznych. Dlatego wartości obciążeń obliczemowych w stanach granicznych nośności przyjmuje się równe iloczynom obciążeń charakterystycznych przez częściowe współczynniki bezpieczeństwa y, uwzględniające możliwość występowania obciążeń większych lub mniejszych od obciążeń charakterystycznyclL Na ogół wartości współczynnika y, zawierają się w granicach od 1,05 do 1,4 (przy obciążeniu śniegiem).

Wartości yf < 1,0 należy przyjmować wówczas, gdy zmniejszenie obciążenie zwiększa bezpieczeństwo konstrukcji.

Wartości obciążeń obliczeniowych w stanach granicznych użytkował ności przyjmuje się równe wartościom obciążeń charakterystycznych.

Oddziaływania na konstrukcje budowlane są także przedmiotem projektów Polskich Norm prPN-EN 1990 - Eurokod. Podstawy projektowania [55] oraz prPN-EN 1991 - Eurokod 1. Oddziaływania na konstrukcje, która składa się z następujących części:

•    Część 1-1: Oddziaływania na konstrukcje. Ciężary jednostkowe, ciężary własne i obciążenia użytkowe [49].

•    Część 1-2: Oddziaływania na konstrukcje. Oddziaływania na konstrukcje wystawione na działanie ognia [50].

•    Część 1-3: Oddziaływania na konstrukcje. Obciążenia śniegiem [55].

•    Część 1-4: Oddziaływania na konstrukcje. Obciążenia wiatrem [56].

•    Część 1-5: Oddziaływania na konstrukcje. Oddziaływania termiczne [57].

•    Część 1-6: Oddziaływania na konstrukcje. Obciążenia i odkształcenia spowodowane podczas wykonawstwa [58].

•    Część 1-7: Oddziaływania wyjątkowe [59].

2
