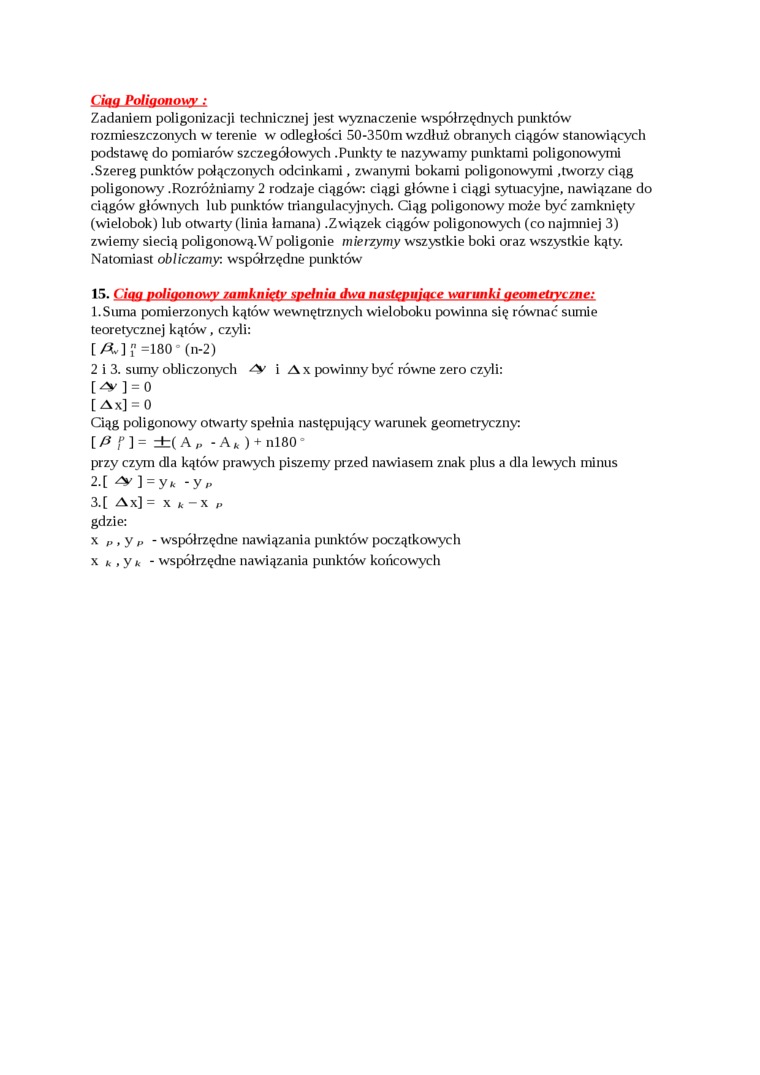

Zadaniem poligonizacji technicznej jest wyznaczenie współrzędnych punktów rozmieszczonych w terenie w odległości 50-350m wzdłuż obranych ciągów stanowiących podstawę do pomiarów szczegółowych .Punkty te nazywamy punktami poligonowymi .Szereg punktów połączonych odcinkami, zwanymi bokami poligonowymi .tworzy ciąg poligonowy .Rozróżniamy 2 rodzaje ciągów: ciągi główne i ciągi sytuacyjne, nawiązane do ciągów głównych lub punktów triangulacyjnych. Ciąg poligonowy może być zamknięty (wielobok) lub otwarty (linia łamana) .Związek ciągów poligonowych (co najmniej 3) zwiemy siecią poligonową. W poligonie mierzymy wszystkie boki oraz wszystkie kąty. Natomiast obliczamy, współrzędne punktów

15. ('iąg poligonowy zamknięty spełnia dwa następujące warunki geometryczne:

l.Suma pomierzonych kątów wewnętrznych wieloboku powinna się równać sumie teoretycznej kątów, czyli:

[ As ][' =180 (n-2)

2 i 3. sumy obliczonych 41 i Ax powinny być równe zero czyli:

[^] = 0 [ Ax] = 0

Ciąg poligonowy otwarty spełnia następujący warunek geometryczny:

[/* ,p]= =fc( A - A * ) + nl80

przy czym dla kątów prawych piszemy przed nawiasem znak plus a dla lewych minus

2. [ ^] = y* -yP

3. [ Ax] = x * - X gdzie:

x p , y p - współrzędne nawiązania punktów początkowych x * , y* - współrzędne nawiązania punktów końcowych
