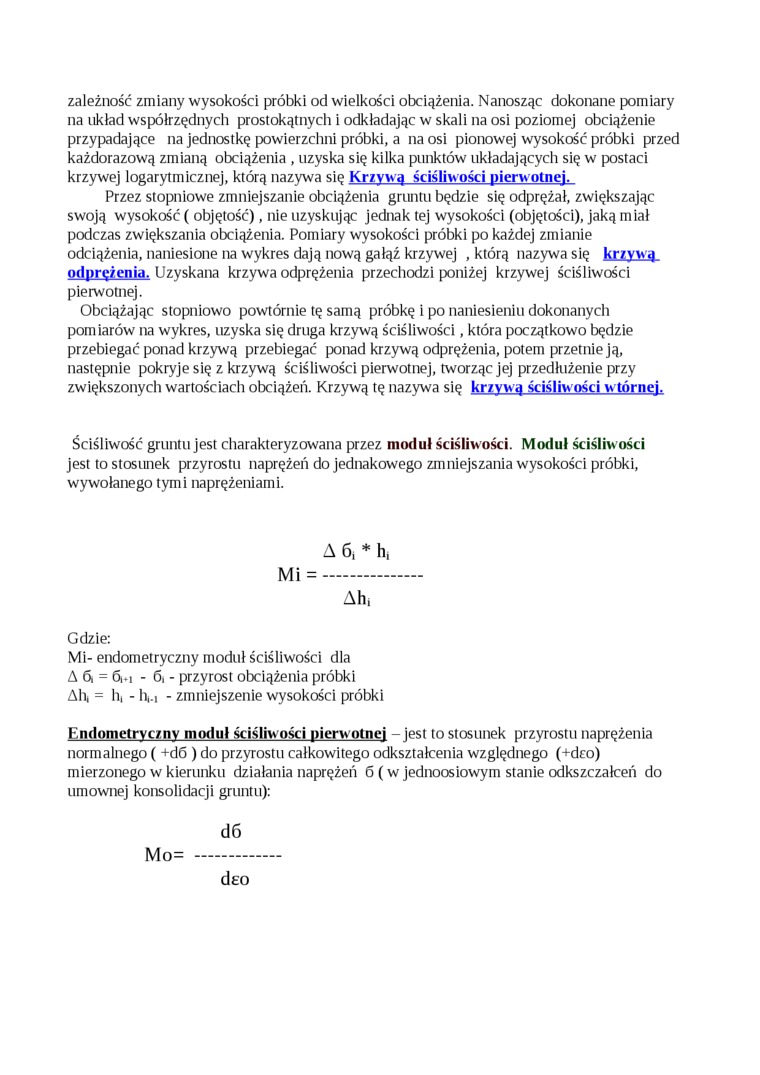

zależność zmiany wysokości próbki od wielkości obciążenia. Nanosząc dokonane pomiary na układ współrzędnych prostokątnych i odkładając w skali na osi poziomej obciążenie przypadające na jednostkę powierzchni próbki, a na osi pionowej wysokość próbki przed każdorazową zmianą obciążenia , uzyska się kilka punktów układających się w postaci krzywej logarytmicznej, którą nazywa się Krzywą ściśliwości pierwotnej.

Przez stopniowe zmniejszanie obciążenia gruntu będzie się odprężał, zwiększając swoją wysokość (objętość), nie uzyskując jednak tej wysokości (objętości), jaką miał podczas zwiększania obciążenia. Pomiary wysokości próbki po każdej zmianie odciążenia, naniesione na wykres dają nową gałąź krzywej , którą nazywa się krzywą odprężenia. Uzyskana krzywa odprężenia przechodzi poniżej krzywej ściśliwości pierwotnej.

Obciążając stopniowo powtórnie tę samą próbkę i po naniesieniu dokonanych pomiarów na wykres, uzyska się druga krzywą ściśliwości, która początkowo będzie przebiegać ponad krzywą przebiegać ponad krzywą odprężenia, potem przetnie ją, następnie pokryje się z krzywą ściśliwości pierwotnej, tworząc jej przedłużenie przy zwiększonych wartościach obciążeń. Krzywą tę nazywa się krzywą ściśliwości wtórnej.

Ściśliwość gruntu jest charakteryzowana przez moduł ściśliw ości. Moduł ściśliwości jest to stosunek przyrostu naprężeń do jednakowego zmniejszania wysokości próbki, wywołanego tymi naprężeniami.

A 6i * h,

Mi =..........

Ah,

Gdzie:

Mi- endometryczny moduł ściśliwości dla A 6, = 6,-1 - 6, - przyrost obciążenia próbki Ah, = h, - hi.i - zmniejszenie wysokości próbki

Kndometrvcznv moduł ściśliw ości pierw olnej iest to stosunek przyrostu naprężenia normalnego ( +d6) do przyrostu całkowitego odkształcenia względnego (+dco) mierzonego w kierunku działania naprężeń 6 (w jednoosiowym stanie odkszczaiceń do umownej konsolidacji gruntu):

d6

Mo= .............

deo
