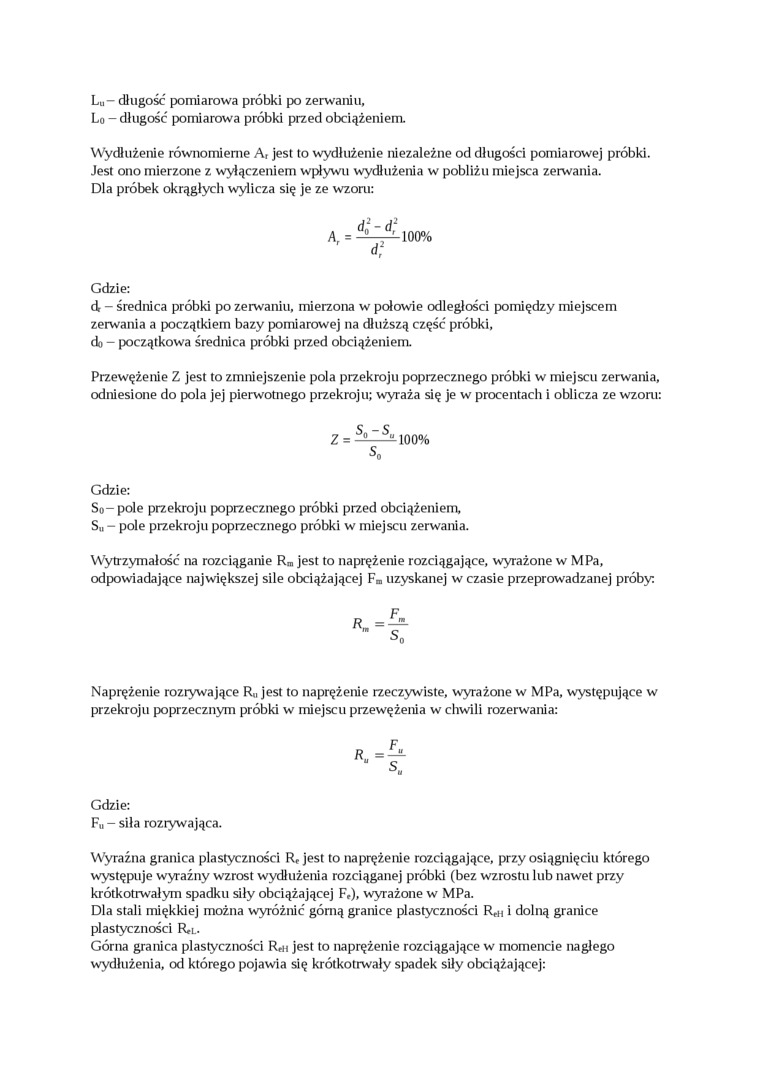

L_u- długość pomiarowa próbki po zerwaniu,

Lo - długość pomiarowa próbki przed obciążeniem.

Wydłużenie równomierne A, jest to wydłużenie niezależne od długości pomiarowej próbki. Jest ono mierzone z wyłączeniem wpływu wydłużenia w pobliżu miejsca zerwania.

Dla próbek okrągłycli wylicza się je ze wzoru:

A, = ^d° ~^d' 100%

Gdzie:

d - średnica próbki po zerwaniu, mierzona w połowie odległości pomiędzy miejscem zerwania a początkiem bazy pomiarowej na dłuższą część próbki, do - początkowa średnica próbki przed obciążeniem.

Przewężenie Z jest to zmniejszenie pola przekroju poprzecznego próbki w miejscu zerwania, odniesione do pola jej pierwotnego przekroju; wyraża się je w procentacli i oblicza ze wzoru:

Z =    100%

S₀

Gdzie:

So- pole przekroju poprzecznego próbki przed obciążeniem,

S„ - pole przekroju poprzecznego próbki w miejscu zerwania.

Wytrzymałość na rozciąganie R_ra jest to naprężenie rozciągające, wyrażone w MPa, odpowiadające największej sile obciążającej F_m uzyskanej w czasie przeprowadzanej próby:

R_m

S₀

Naprężenie rozrywające R,, jest to naprężenie rzeczywiste, wyrażone w MPa, występujące w przekroju poprzecznym próbki w miejscu przewężenia w chwili rozerwania:

Gdzie:

F„ - siła roziywająca.

Wyraźna granica plastyczności R_e jest to naprężenie rozciągające, przy osiągnięciu którego występuje wyraźny wzrost wydłużenia rozciąganej próbki (bez wzrostu lub nawet przy krótkotrwałym spadku siły obciążającej F»), wyrażone w MPa.

Dla stali miękkiej można wyróżnić górną granice plastyczności R_ril i dolną granice plastyczności R*l.

Górna granica plastyczności R»h jest to naprężenie rozciągające w momencie nagłego wydłużenia, od którego pojawia się krótkotrwały spadek siły obciążającej:
