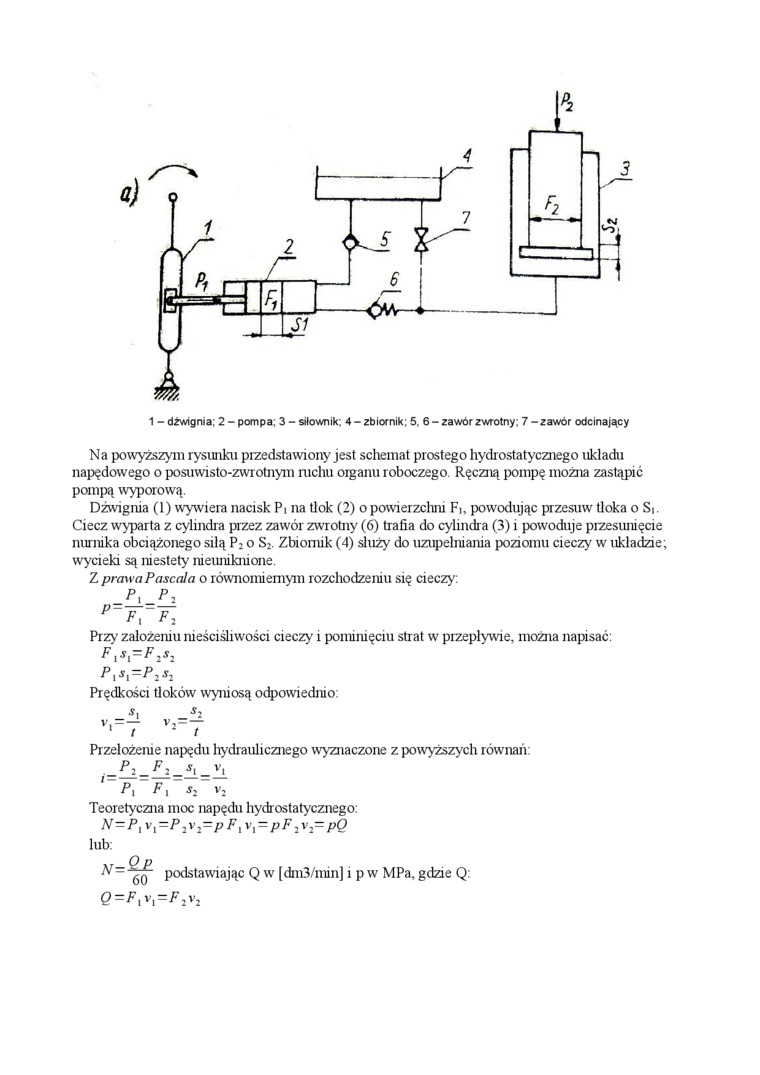

1 - dźwignia; 2 - pompa; 3 - siłownik; 4 - zbiornik; 5. 6 - zawór zwrotny; 7 - zawór odcinający

Na powyższym rysunku przedstawiony jest schemat prostego hydrostatycznego układu napędowego o posuwisto-zwrotnym ruchu organu roboczego. Ręczną pompę można zastąpić pompą wyporową.

Dźwignia (1) wywiera nacisk Pi na tłok (2) o powierzchni Fi, powodując przesuw tłoka o Si. Ciecz wyparta z cylindr a przez zawór zwrotny (6) tr afia do cylindra (3) i powoduje przesunięcie nurnika obciążonego silą P₂ o S₂. Zbiornik (4) służy do uzupełniania poziomu cieczy w układzie; wycieki są niestety nieuniknione.

Z pran a Pascala o równomiernym rozchodzeniu się cieczy:

Przy założeniu nieściśliwości cieczy i pominięciu strat w przepływie, można napisać: FiS=F₂s₂ P_ls_l=P₂s₂

Prędkości tłoków wyniosą odpowiednio:

Przelożeme napędu hydraulicznego wyznaczone z powyższych równań: P, F, s₂ v₂

Teoretyczna moc napędu hydrostatycznego:

N=P, v,=P₂v₂=p F, v,=pF₂v₂=pQ lub:

\T— Q P

N    podstawiając Q w [dm3/min] i p w MPa, gdzie Q:

Q = F,v_l=F₂v₂
