32Mpa Wydajność - 20 ł/s

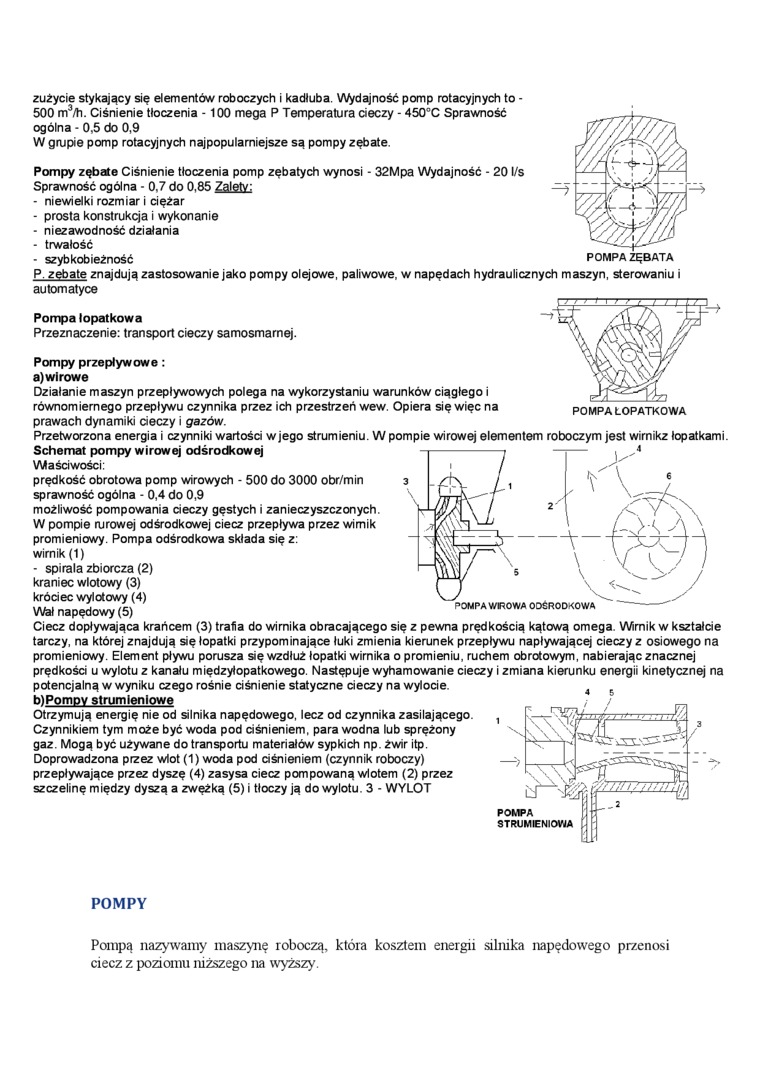

zużycie stykający się elementów roboczych i kadłuba. Wydajność pomp rotacyjnych to 500 m³/h. Ciśnienie tłoczenia - 100 mega P Temperatura cieczy - 450°C Sprawność ogólna - 0,5 do 0,9

W grupie pomp rotacyjnych najpopularniejsze są pompy zębate.

Pompy zębate Ciśnienie tłoczenia pomp zębatych wynosi Sprawność ogólna - 0,7 do 0,85 Zalety:

-    niewielki rozmiar i ciężar

-    prosta konstrukcja i wykonanie

-    niezawodność działania

-    trwałość

-    szybkobieźność

P. zębate znajdują zastosowanie jako pompy olejowe, paliwowe, w napędach hydraulicznych maszyn, sterowaniu i automatyce

Pompa łopatkowa

Przeznaczenie: transport cieczy samosmarnej.

Pompy przepływowe : a) wirowe

Działanie maszyn przepływowych polega na wykorzystaniu warunków ciągłego i równomiernego przepływu czynnika przez ich przestrzeń wew. Opiera się więc na prawach dynamiki cieczy i gazów.

Przetworzona energia i czynniki wartości w jego strumieniu. W pompie wirowej elementem roboczym jest wirnikz łopatkami. Schemat pompy wirowej odśrodkowej

Waściwości:

prędkość obrotowa pomp wirowych - 500 do 3000 obr/min sprawność ogólna - 0,4 do 0,9

możliwość pompowania cieczy gęstych i zanieczyszczonych.

W pompie rurowej odśrodkowej ciecz przepływa przez wirnik promieniowy. Pompa odśrodkowa składa się z: wirnik (1)

- spirala zbiorcza (2) kraniec wlotowy (3) kródec wylotowy (4)

Wał napędowy (5)

Ciecz dopływająca krańcem (3) trafia do wirnika obracającego się z pewna prędkością kątową omega. Wirnik w kształcie tarczy, na której znajdują się łopatki przypominające łuki zmienia kierunek przepływu napływającej cieczy z osiowego na promieniowy. Element pływu porusza się wzdłuż łopatki wirnika o promieniu, ruchem obrotowym, nabierając znacznej prędkośd u wylotu z kanału międzyłopatkowego. Następuje wyhamowanie cieczy i zmiana kierunku energii kinetycznej na potencjalną w wyniku czego rośnie dśnienie statyczne deczy na wylode.    _{4 R}

biPompy strumieniowe

Otrzymują energię nie od silnika napędowego, lecz od czynnika zasilającego.

Czynnikiem tym może być woda pod dśnieniem, para wodna lub sprężony gaz. Mogą być używane do transportu materiałów sypkich np. żwir itp.

Doprowadzona przez wlot (1) woda pod dśnieniem (czynnik roboczy) przepływające przez dyszę (4) zasysa ciecz pompowaną wlotem (2) przez szczelinę między dyszą a zwężką (5) i tłoczy ją do wylotu. 3 - WYLOT

POMPY

Pompą nazywamy maszynę roboczą, która kosztem energii silnika napędowego przenosi ciecz z poziomu niższego na wyższy.
