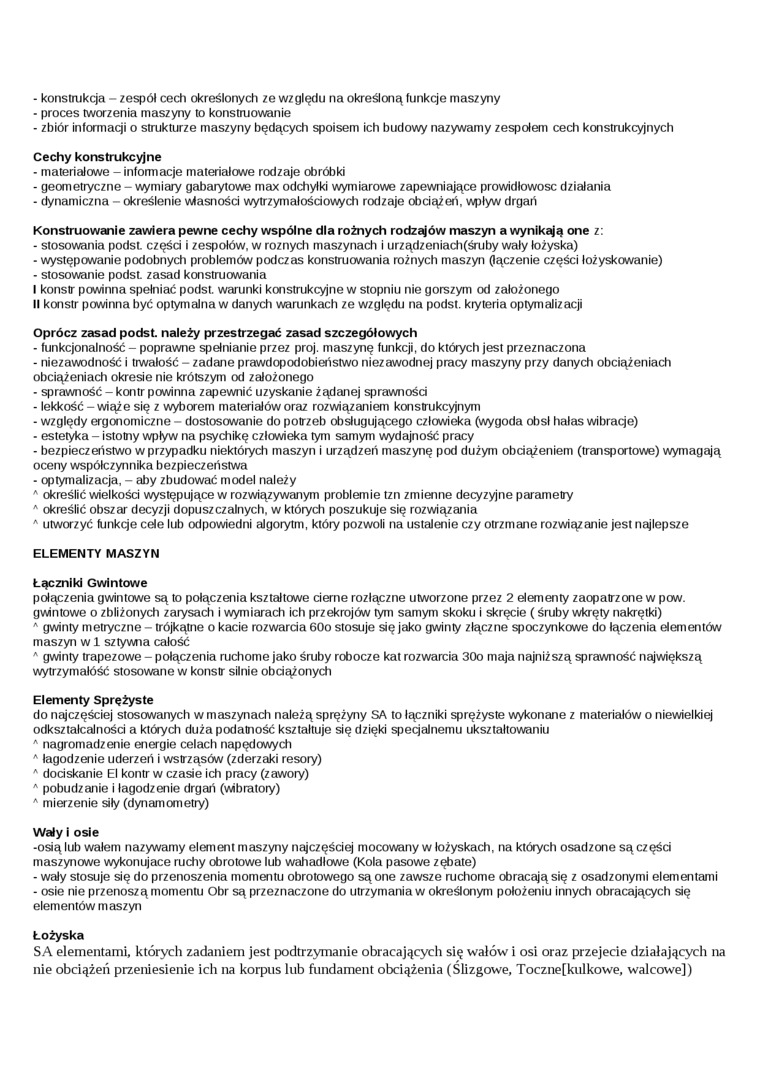

-    konstrukcja - zespół cech określonych ze względu na określoną funkcje maszyny

-    proces tworzenia maszyny to konstruowanie

-    zbiór informacji o strukturze maszyny będących spoisem ich budowy nazywamy zespołem cech konstrukcyjnych Cechy konstrukcyjne

-    materiałowe - informacje materiałowe rodzaje obróbki

-    geometryczne - wymiary gabarytowe max odchyłki wymiarowe zapewniające prowidłowosc działania

-    dynamiczna - określenie własności wytrzymałościowych rodzaje obciążeri, wpływ drgań

Konstruowanie zawiera pewne cechy wspólne dla rożnych rodzajów maszyn a wynikają one z:

-    stosowania podst. części i zespołów, w rożnych maszynach i urządzeniach(śruby wały łożyska)

-    występowanie podobnych problemów podczas konstruowania rożnych maszyn (łączenie części łożyskowanie)

-    stosowanie podst. zasad konstruowania

I    konstr powinna spełniać podst. warunki konstrukcyjne w stopniu nie gorszym od założonego

II    konstr powinna być optymalna w danych warunkach ze względu na podst. kryteria optymalizacji

Oprócz zasad podst. należy przestrzegać zasad szczegółowych

-    funkcjonalność - poprawne spełnianie przez proj. maszynę funkcji, do których jest przeznaczona

-    niezawodność i trwałość - zadane prawdopodobieństwo niezawodnej pracy maszyny przy danych obciążeniach obciążeniach okresie nie krótszym od założonego

• sprawność - kontr powinna zapewnić uzyskanie żądanej sprawności

-    lekkość - wiąże się z wyborem materiałów oraz rozwiązaniem konstrukcyjnym

-    względy ergonomiczne - dostosowanie do potrzeb obsługującego człowieka (wygoda obsł hałas wibracje)

-    estetyka - istotny wpływ na psychikę człowieka tym samym wydajność pracy

-    bezpieczeństwo w przypadku niektórych maszyn i urządzeń maszynę pod dużym obciążeniem (transportowe) wymagają oceny współczynnika bezpieczeństwa

-    optymalizacja, - aby zbudować model należy

^A określić wielkości występujące w rozwiązywanym problemie tzn zmienne decyzyjne parametry ^A określić obszar decyzji dopuszczalnych, w których poszukuje się rozwiązania

^A utworzyć funkcje cele lub odpowiedni algorytm, który pozwoli na ustalenie czy otrzmane rozwiązanie jest najlepsze ELEMENTY MASZYN Łączniki Gwintowe

połączenia gwintowe są to połączenia kształtowe cierne rozłączne utworzone przez 2 elementy zaopatrzone w pow. gwntowe o zbliżonych zarysach i wymiarach ich przekrojów tym samym skoku i skręcie (śruby wkręty nakrętki)

^A gwinty metryczne - trójkątne o kacie rozwarcia 60o stosuje się jako gwinty złączne spoczynkowe do łączenia elementów maszyn w 1 sztywna całość

^A gwinty trapezowe - połączenia ruchome jako śruby robocze kat rozwarcia 30o maja najniższą sprawność największą wytrzymałóść stosowane w konstr silnie obciążonych

Elementy Sprężyste

do najczęściej stosowanych w maszynach należą sprężyny SA to łączniki sprężyste wykonane z materiałów o niewielkiej odkształcalności a których duża podatność kształtuje się dzięki specjalnemu ukształtowaniu ^A nagromadzenie energie celach napędowych ^A łagodzenie uderzeń i wstrząsów (zderzaki resory)

^A dociskanie El kontr w czasie ich pracy (zawory)

^A pobudzanie i łagodzenie drgań (wbratory)

^A mierzenie siły (dynamometry)

Wały i osie

-osią lub wałem nazywamy element maszyny najczęściej mocowany w łożyskach, na których osadzone są części maszynowe wykonujące ruchy obrotowe lub wahadłowe (Kola pasowe zębate)

-    wały stosuje się do przenoszenia momentu obrotowego są one zawsze ruchome obracają się z osadzonymi elementami

-    osie nie przenosząmomentu Obr są przeznaczone do utrzymania w określonym położeniu innych obracających się elementów maszyn

Łożyska

SA elementami, których zadaniem jest podtrzymanie obracających się wałów i osi oraz przejecie działających na nie obciążeń przeniesienie ich na korpus lub fundament obciążenia (Ślizgowe, Tocznefkulkowe, walcowe])
