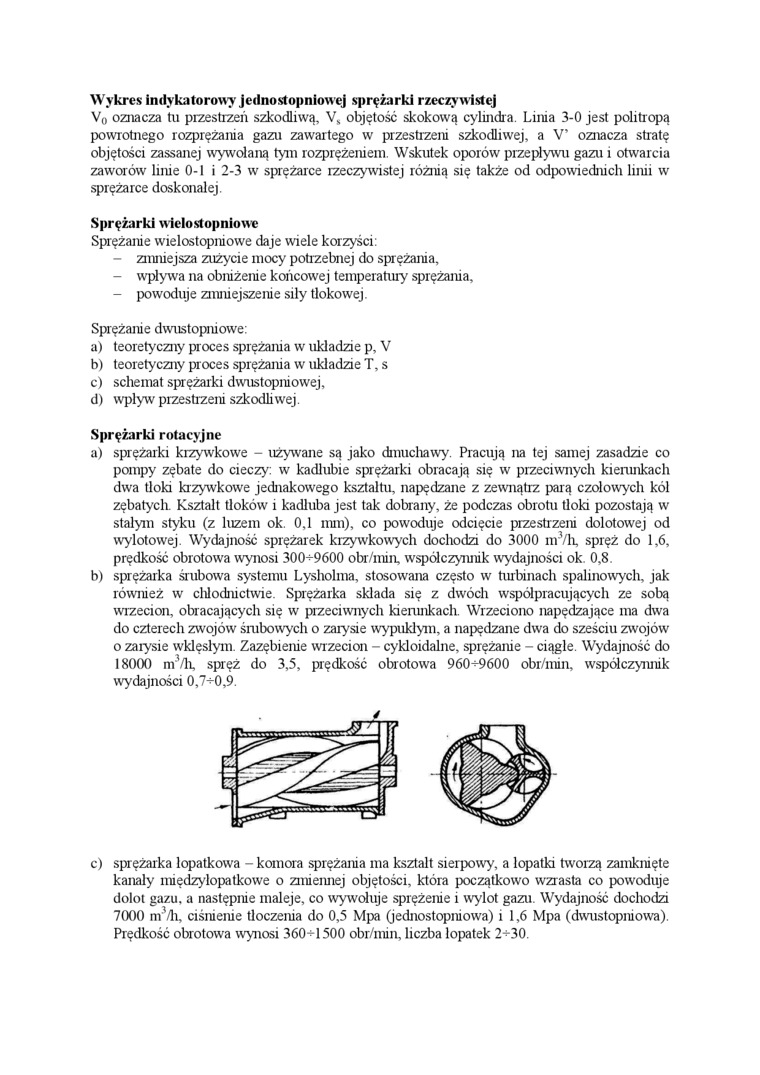

Wykres indykatorowy jedno stopniowej sprężarki rzeczywistej

V₀ oznacza tu przestrzeń szkodliwą, V_s objętość skokową cylindra. Linia 3-0 jest politropą powrotnego rozprężania gazu zawartego w przestrzeni szkodliwej, a V’ oznacza stratę objętości zassanej wywołaną tym rozprężeniem. Wskutek oporów przepływu gazu i otwarcia zaworów linie 0-1 i 2-3 w sprężarce rzeczywistej różnią się także od odpowiednich linii w sprężarce doskonalej.

Sprężarki wielostopniowe

Sprężanie wielostopniowe daje wiele korzyści:

-    zmniejsza zużycie mocy potrzebnej do sprężania,

-    wpływa na obniżenie końcowej temperatury sprężania,

-    powoduje zmniejszenie siły tłokowej.

Sprężanie dwustopniowe:

a)    teoretyczny proces sprężania w układzie p, V

b)    teoretyczny proces sprężania w układzie T, s

c)    schemat sprężarki dwustopniowej,

d)    wpływ przestrzeni szkodli wej.

Sprężarki rotacyjne

a)    sprężarki krzywkowe - używane są jako dmucliawy. Pracują na tej samej zasadzie co pompy zębate do cieczy: w kadłubie sprężarki obracają się w przeciwnych kierunkach dw^ra tłoki krzywkowe jednakowego kształtu, napędzane z zewnątrz parą czołowych kół zębatych. Kształt tłoków i kadłuba jest tak dobrany, że podczas obrotu tłoki pozostają w stałym styku (z luzem ok. 0,1 mm), co powoduje odcięcie przestrzeni dolotowej od wylotowej. Wydajność sprężarek krzywkowych dochodzi do 3000 mVh, spręż do 1,6, prędkość obrotowa wynosi 300-9600 obi/min, współczynnik wydajności ok. 0,8.

b)    sprężarka śrubowa systemu Lysholma, stosowana często w turbinach spalinowych, jak również w chłodnictwie. Sprężarka składa się z dwóch współpracujących ze sobą wTzecion, obracających się w przeciwnych kierunkach. Wrzeciono napędzające ma dwa do czterech zwojów śrubowych o zarysie wypukłym, a napędzane dw^ra do sześciu zwojów o zarysie wklęsłym. Zazębienie wizecion - cykloidalne, sprężanie - ciągle. Wydajność do 18000 m³/h, spręż do 3,5, prędkość obrotowa 960^9600 obr/min, współczynnik wydajności 0,7-0,9.

c) sprężarka łopatkowa - komora sprężania ma kształt sierpowy, a łopatki tw^rorzą zamknięte kanały międzylopatkowe o zmiennej objętości, która początkowa wzrasta co powoduje dolot gazu, a następnie maleje, co wywołuje sprężenie i wylot gazu. Wydajność dochodzi 7000 m³/h, ciśnienie tłoczenia do 0,5 Mpa (jednostopniowa) i 1,6 Mpa (dwustopniowa). Prędkość obrotowa wynosi 360-1500 obr/min, liczba łopatek 2-30.
