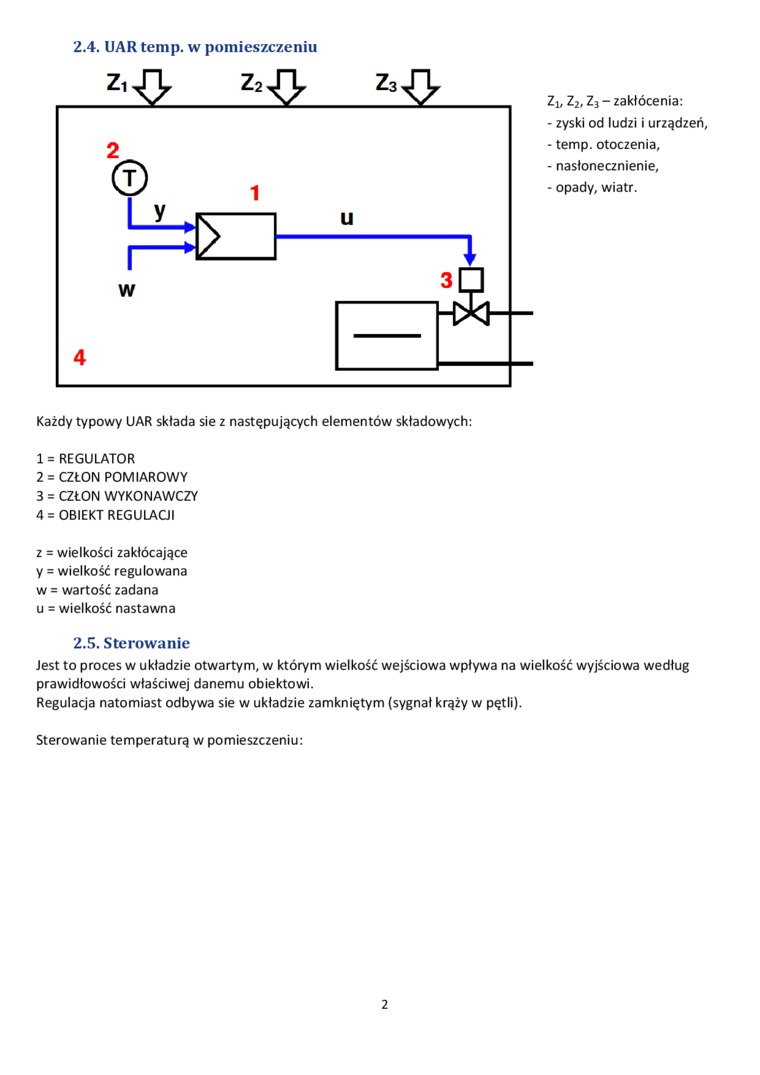

2.4. UAR temp. w pomieszczeniu

Zi, Z2, Z3-zakłócenia:

-    zyski od ludzi i urządzeń,

-    temp. otoczenia,

-    nasłonecznienie,

-    opady, wiatr.


Każdy typowy UAR składa sie z następujących elementów składowych:

1    = REGULATOR

2    = CZŁON POMIAROWY

3    = CZŁON WYKONAWCZY

4    = OBIEKT REGULACJI

z = wielkości zakłócające y = wielkość regulowana w = wartość zadana u = wielkość nastawna

2.5. Sterowanie

Jest to proces w układzie otwartym, w którym wielkość wejściowa wpływa na wielkość wyjściowa według prawidłowości właściwej danemu obiektowi.

Regulacja natomiast odbywa sie w układzie zamkniętym (sygnał krąży w pętli).

Sterowanie temperaturą w pomieszczeniu:

2
