Plany (mapy) pokładowe przedstawiają wykonany w pewnej skali rzut wyrobisk na płaszczyznę poziomą (lub także pionową w przypadku wyrobisk silnie nachylonych).

Oprócz wyrobisk naniesionych przez geodetów, służba wentylacyjna na planach przedstawia kierunki przepływu powietrza, urządzenia wentylacyjne i przeciwpożarowe. Na plany (mapy) pokładowe nanosi się urządzenia wentylacyjne takie, jak tamy, mosty, wentylatory naziemne i

podŁjgmiie,.vy.eiitylaiQiy i lutniociągi.pizesykiEzaiiia lokalnego itp, Nanosi się także urządzenia przeciwpożarowe np, rurociągi wodne przeciwpożarowe j podsadzkowe, liydraiity, gaśnice, pociągi przeciwpożarowe i inne środki przeciwpożarowe, środki łączności, punkty sanitarne, a także miejsca nagromadzenia palnych materiałów lub urządzeń.

2. Poglądowy plan przewietrzania

Na podstawie planów (map) pokładowych sporządza się w miarę potrzeb poglądowy plan przewietrzania. Jest on rzutem na płaszczyznę poziomą wszystkich wyrobisk, przez które przepływa powietrze, wykonanym w pewnej skali. Wykonanie tego planu najdogodniej rozpocząć od najniżej zalegającego pokładu, kreśląc wszystkie drogi powietrza kolorem wybranym dla tego pokładu. Następnie kalkę przykłada się do planu następnego pokładu zalegającego bezpośrednio nad poprzednim. Kalkę orientuje się na podstawie siatki współrzędnych lub odległych od siebie charakterystycznych wyrobisk. Nowymi kolorami rysuje się wyrobiska kolejnych pokładów.

*ł t

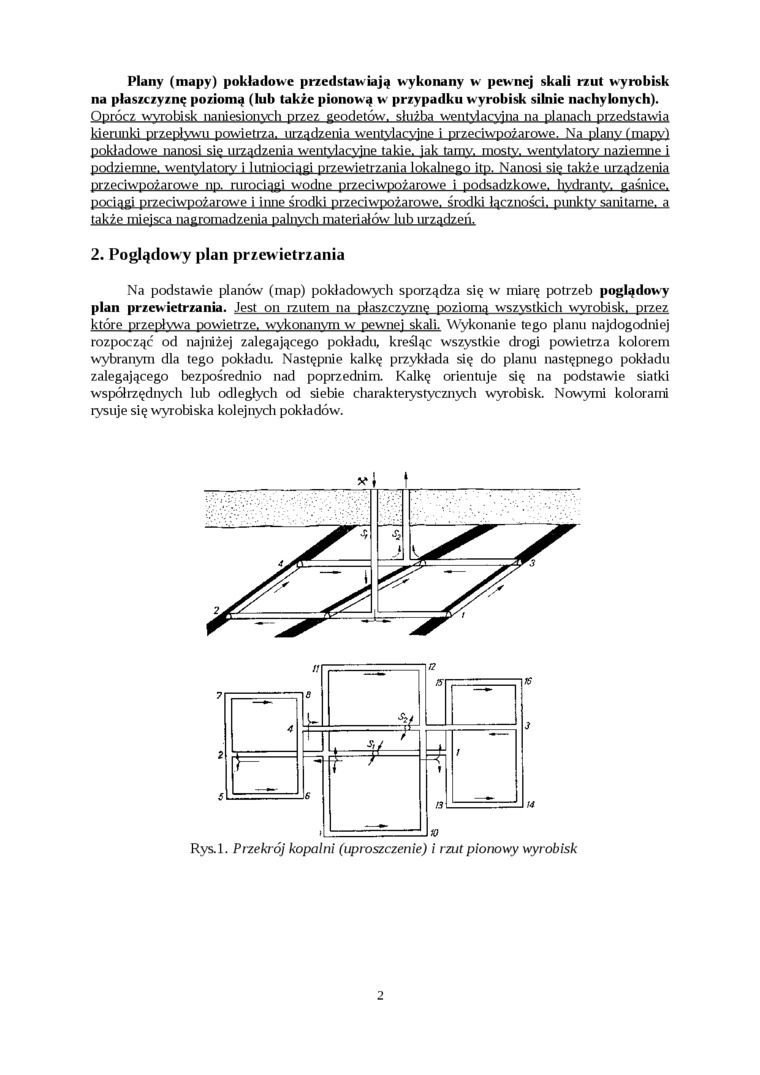

Rys.1. Przekrój kopalni (uproszczenie) i rzut pionowy wyrobisk


2
