Wentylatory lutniowe elektryczne służą do lokalnego przewietrzania wyrobisk górniczych. Możliwość przewietrzania w polach metanowych zależy od konstrukcji wentylatora.

Wentylatory elektryczne napędzane są silnikami elektrycznymi stanowiącymi ich integralną część. Wentylatory typu WLE-A służą przede wszystkim do przewietrzania ssącego ślepych wyrobisk górniczych w polach I kategorii zagrożenia metanowego oraz do przewietrzania tłoczącego w polach I, II, III i IV kategorii zagrożenia metanowego. Wentylatory typu WLE-B służą do przewietrzania wyrobisk górniczych w polach I, II, III i IV kategorii zagrożenia metanowego i mogą być stosowane do pracy ssącej i tłoczącej.

Odpowiednie symbole oznaczają: W - wentylator, L - lutniowy, E - elektryczny, A lub B zakres pracy w wyrobiskach o określonych kategoriach zagrożenia metanowego, cyfry 4, 6 itcL - średnice lutni w dm, cyfry 00, 01, 02 itd. - kolejny wariant konstrukcyjny, cyfra łamana przez 1 - wentylator jednostopniowy.

Na przykład WLE-603 A/l oznacza wentylator lutniowy elektryczny do wentylacji ssącej w polach I kategorii i wentylacji tłoczącej w polach I, II, III i IV kategorii zagrożenia metanowego przystosowany do lutni o średnicy 600 mm, jednostopniowy, kolejna trzecia wersja konstrukcyjna.

W typoszeregu wentylatorów WLE-A produkowane są: jednostopniowe WLE-503A/1 i WLE-603A/1 oraz dwustopniowe, przeciwbieżne WLE-503A i WLE-603A.

W typoszeregu wentylatorów WLE-B produkowane są: WLE-603B i WLE-1003B. Są to wentylatory wysokodepresyjne o układzie przeciwbieżnym, tj. mające dwa wirniki o kierunkach obrotów przeciwnych względem siebie. Wirniki napędzane są oddzielnymi silnikami elektrycznymi w obudowie ognioszczelnej.

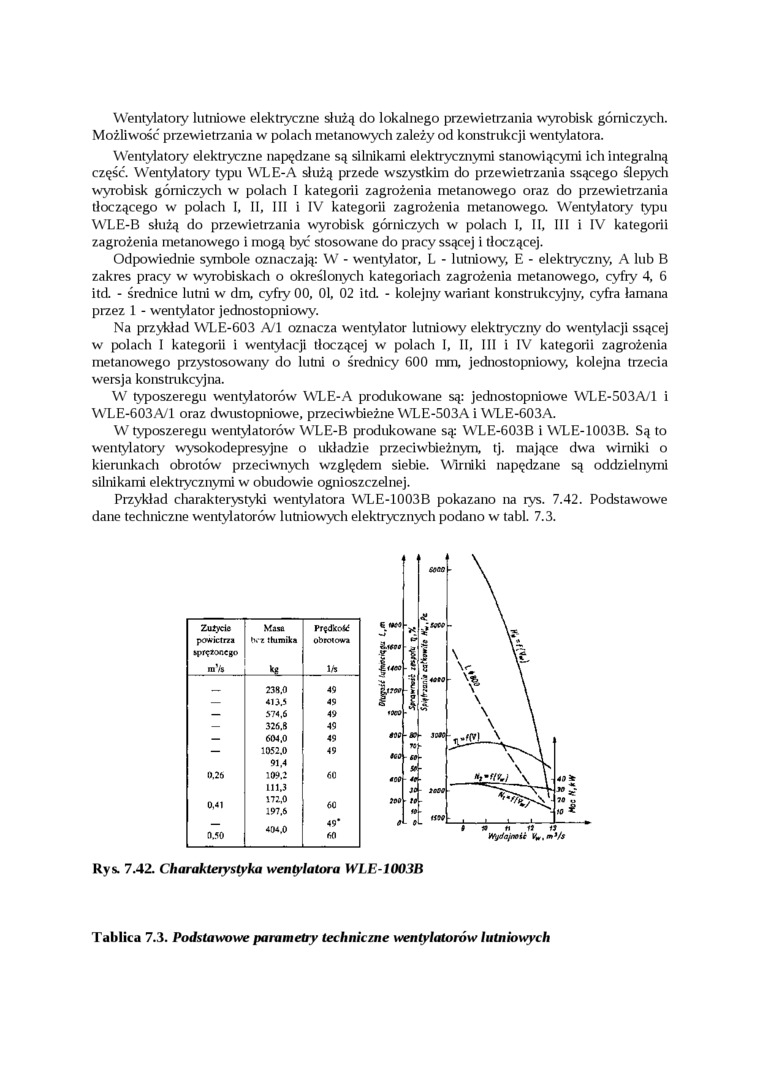

Przykład charakterystyki wentylatora WLE-1003B pokazano na rys. 7.42. Podstawowe dane techniczne wentylatorów lutniowych elektrycznych podano w tabl. 7.3.

Zuiycie	Masa	Prędkoić
powietrza sprężonego	tvz tłumika	obrotowa
m7»	^kŁ	1/s
_	238.0	49
—	413.5	49
—	574.6	49
—	326.8	49
—	604,0	49
—	1052.0	49
	91.4
0.26	109.2	60
	111.3
0.41	172,0	60
	197.6
		49*
0.50	404.0	60

Rys. 7.42. Charakterystyka wentylatora WLE-1003B

Tablica 7.3. Podstawowe parametry techniczne wentylatorów lutniowych
