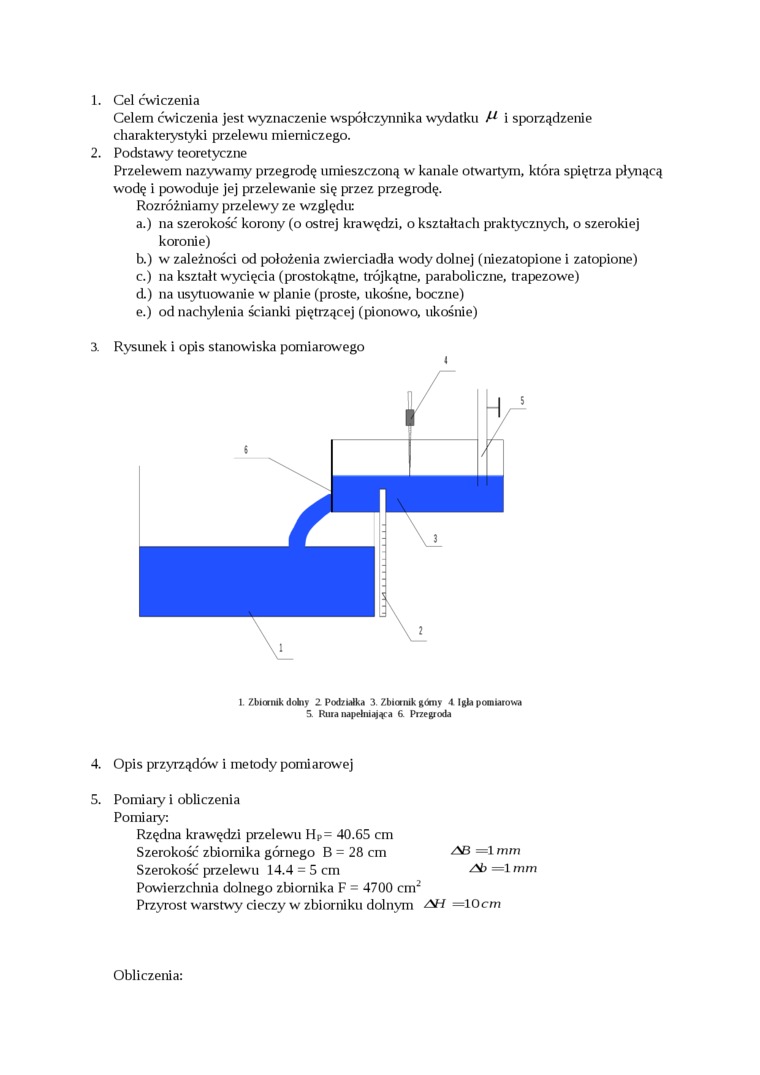

1.    Cel ćwiczenia

Celem ćwiczenia jest wyznaczenie współczynnika wydatku /* i sporządzenie charakterystyki przelewu mierniczego.

2.    Podstawy teoretyczne

Przelewem nazywamy przegrodę umieszczoną w kanale otwartym, która spiętrza płynącą wodę i powoduje jej przelewanie się przez przegrodę.

Rozróżniamy przelewy ze względu:

a. ) na szerokość korony (o ostrej krawędzi, o kształtach praktycznych, o szerokiej

koronie)

b. ) w zależności od położenia zwierciadła wody dolnej (niezatopione i zatopione)

c. ) na kształt wycięcia (prostokątne, trójkątne, paraboliczne, trapezowe)

d. ) na usytuowanie w planie (proste, ukośne, boczne)

e. ) od nachylenia ścianki piętrzącej (pionowo, ukośnie)

3.    Rysunek i opis stanowiska pomiarowego

i

1. Zbiornik doki) 2 Pod/iałka 3 Zbiornik gdniy 4 l*Li pomiarowa 5. Rura napełniająca 6 Pnegioda

4.    Opis przyrządów i metody pomiarowej

5.    Pomiary i obliczenia Pomiaiy:

Rzędna krawędzi przelewu HP= 40.65 cm

Szerokość zbiornika górnego B = 28 cm    =1 mm

Szerokość przelewu 14.4 = 5 cm    =1 mm

Powierzchnia dolnego zbiornika F = 4700 cm2

Przyrost warstwy cieczy w zbiorniku dolnym =10cm

Obliczenia:
