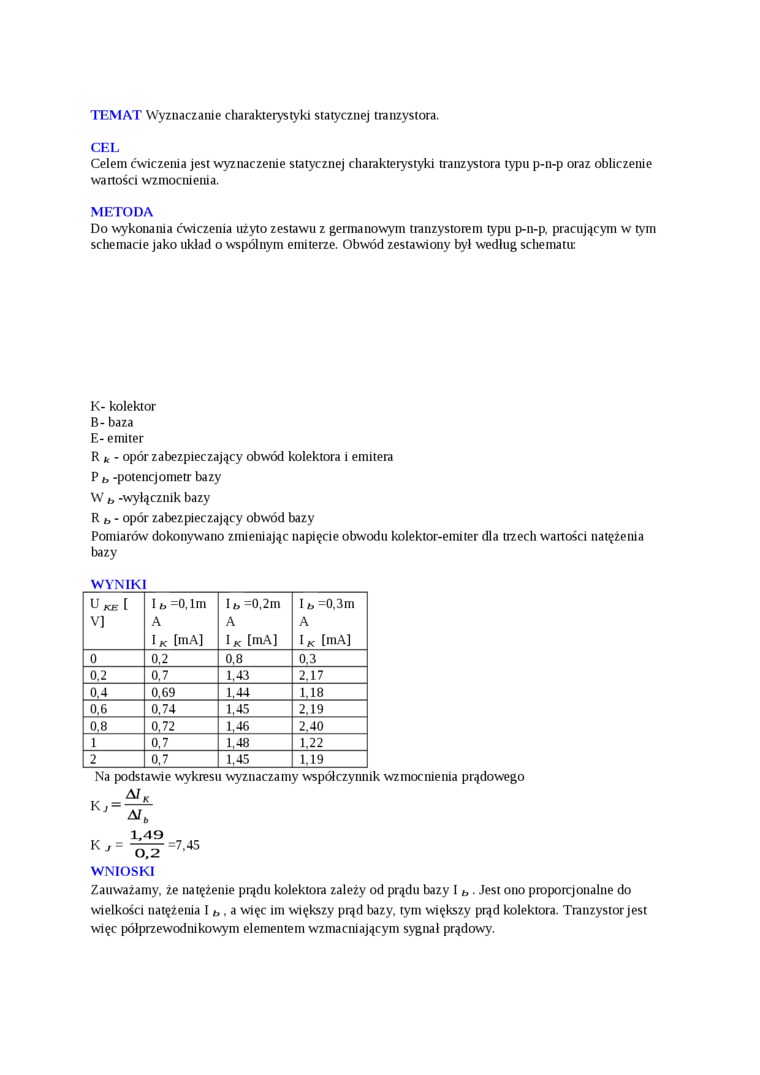

TEMAT Wyznaczanie charakterystyki statycznej tranzystora.
CEL
Celem ćwiczenia jest wyznaczenie statycznej charakterystyki tranzystora typu p-n-p oraz obliczenie wartości wzmocnienia.
METODA
Do wykonania ćwiczenia użyto zestawu z germanowym tranzystorem typu p-n-p. pracującym w tym schemacie jako układ o wspólnym emiterze. Obwód zestawiony był według schematu:
K- kolektor B- baza E- emiter
R k - opór zabezpieczający obwód kolektora i emitera P h -potencjometr bazy W b -wyłącznik bazy Rb - opór zabezpieczający obwód bazy
Pomiarów dokonywano zmieniając napięcie obwodu kolektor-emiter dla trzech wartości natężenia bazy
WYNIKI
Ukh ( |
I =0, lm |
1 =0,2m |
11, =0,3m |
V] |
A |
A |
A |
|
I K [mA] |
I k [mA] |
1 k [mA] |
0 |
0.2 |
0.8 |
0.3 |
0.2 |
0.7 |
1.43 |
2.17 |
0.4 |
0.69 |
1.44 |
1,18 |
0.6 |
0.74 |
1.45 |
2.19 |
0.8 |
0.72 |
1.46 |
2,40 |
1 |
0.7 |
1,48 |
1,22 |
2 |
0.7 |
1.45 |
1.19 |
Na podstawie wykresu wyznaczamy współczynnik wzmocnienia prądowego
Ą[k
A/b
K,=
1,49
Kj = ~0^2 =7,45 WNIOSKI
Zauważamy, że natężenie prądu kolektora zależy od prądu bazy I b . Jest ono proporcjonalne do wielkości natężenia I b. a więc im większy prąd bazy. tym większy prąd kolektora. Tranzystor jest więc półprzewodnikowym elementem wzmacniającym sygnał prądowy.
